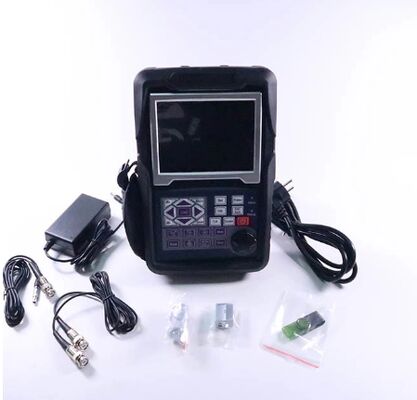

Rilevatore di difetti ultrasonico TFD806C con standard IP65, intervallo 0-10000 mm, dialogo interattivo e amichevole



Specifiche
Intervallo: 0-10000 mm, a velocità dell'acciaio
Velocità del materiale: 100-20000 m/s
Frequenza di ripetizione degli impulsi: 10-2000Hz
Gamma dinamica: ≥38dB
Linearità: Orizzontale: +/-0,2%, Verticale: 2,0% (Orizzontale: +/-0,2% FSW Verticale: 0,25% FSH)
Potere risolutivo: >40dB (5P14)
Sensibilità residua: >68dB
Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero
500 configurazioni indipendenti, qualsiasi criterio può essere inserito liberamente, possiamo lavorare sul campo senza blocchi di prova;
Grande memoria di 1000 grafici A
Modalità di test: eco a impulsi, doppio elemento e trasmissione passante
Tipi di sonde: dritta singola, angolata singola, dritta doppia, angolata doppia, passante, strisciante, superficiale
Monitor di gate: due gate indipendenti controllabili sull'intero intervallo di scansione
Unità: pollice o millimetro
Requisiti di alimentazione: rete CA 100-240 VAC, 50-60 Hz
Ritardo display: da -20 a 3400 µs
Ritardo sonda/offset zero: da 0 a 99,99 µs
Pacchetto batteria Li-ion ricaricabile interna da 7,2 V a 8000 mAh
15 ore di tempo operativo nominale a seconda della luminosità del display
4 ore di tempo di ricarica tipico
A×L×P (mm): 250×165×55 (mm)
Peso: 1,2 kg
Temperatura operativa: da -10°C a 50°C
Temperatura di stoccaggio: da -30°C a 50°C
Energia dell'impulso: 70V, 100V, 200V, 300V, 400V, 500V selezionabili
Rettifica: semionda positiva, semionda negativa, onda intera, sistema RF
Larghezza di banda (banda passante amplificatore): da 0,2 a 25 MHz
Monitor di gate: due gate indipendenti controllabili sull'intero intervallo di scansione
Sensibilità: 120 dB max in risoluzione selezionabile 0,1, 1,0, 2,0, 6,0 dB.
Connessioni trasduttore: BNC o LEMO



Funzioni

Posizione precisa automatizzata del difetto (profondità d, livello p, distanza s, ampiezza, sz dB, φ).
Dimensionamento del difetto: dimensionamento automatico del difetto utilizzando AVG o DAC/TCG, velocizza la segnalazione di accettazione o rifiuto del difetto.
Calibrazione automatizzata del punto zero del trasduttore, angoli, bordo anteriore e velocità del materiale. (V2 e due fori)
Comodo per creare e utilizzare DAC/TCG e AVG per valutare l'eco, la curva può essere modificata e compensata.
Collegando una chiavetta USB, l'unità può ottenere memoria illimitata.
Ci sono 15 standard nell'unità.
Connessione Bluetooth a un dispositivo mobile per generare e stampare rapporti di rilevamento sul posto. (Opzione)
AWS D1.1.
Funzione di correzione superficie curva.
Funzione di misurazione altezza cricca.
Gate di ingrandimento: espansione dell'intervallo del gate su tutta la larghezza dello schermo.
Funzione di guadagno automatico.
Envelope: visualizzazione simultanea di A-scan live con frequenza di aggiornamento di 70 Hz e envelope di A-scan
display.
Peak Hold: confronta le forme d'onda di picco congelate con gli A-scan live per interpretare facilmente i risultati del test.
Scan Freeze: il congelamento del display mantiene i dati della forma d'onda e del percorso sonoro.
Allarme: segnale acustico e LED.
Orologio in tempo reale.
Riempimento eco.
Segno di cattura.
Colore eco all'interno del Gate.
