rilevatore di difetti per filo di filo TMWR-300

Detettore di difetti del filo TMRW-300

Uno., prodotto Introduzione

◆ la prova online di rotture, usura, corrosione, deformazione, fili sciolti, fili saltati, materiali e altri difetti di funzionamento.

◆I risultati dei test possono soddisfare diversi standard del settore ha anche la forma di fili rotti e il numero di fili rotti area di guasto e totale area basale del rapporto acciaio del display.

◆ utilizzando un'interfaccia USB per computer per l'analisi diretta del campionamento, con allarme acustico-ottico online e funzione di risultati in tempo reale.

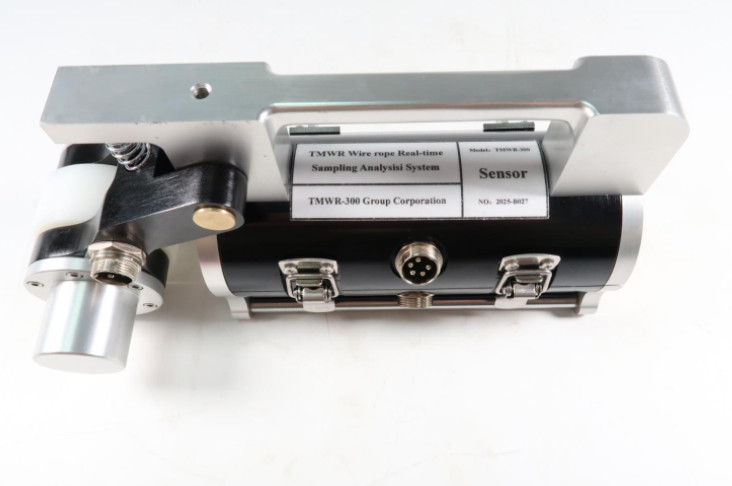

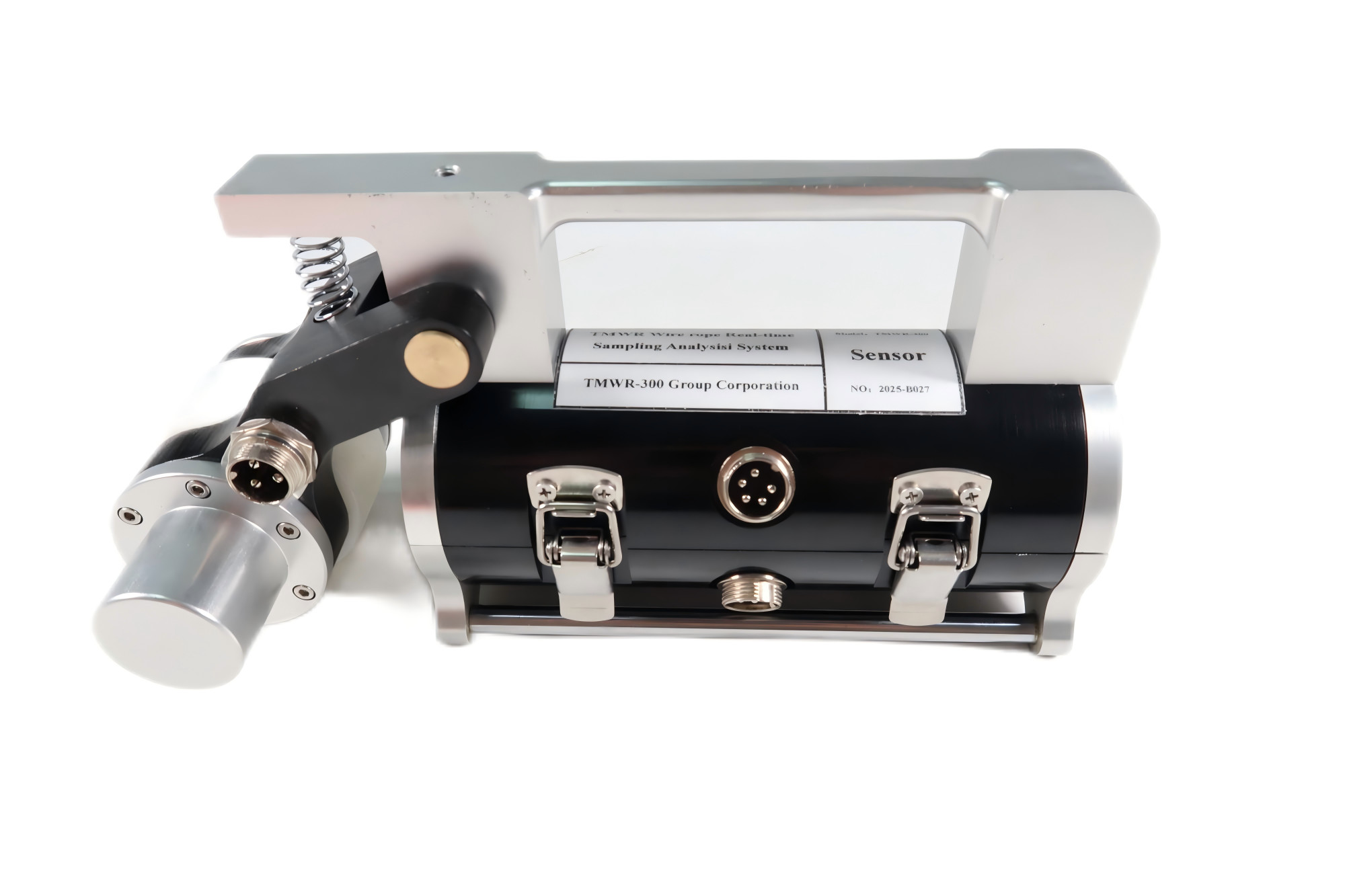

◆ struttura circolare del sensore, circonferenza circolare, magnetizzazione assiale, magnetizzazione istantanea della corda fino alla saturazione.

◆ rilevamento del Chuai utilizzando un alloggiamento in lega di alluminio, resistente all'acqua, alla polvere, agli urti, alla umidità.

◆ lavoro costante, prestazioni affidabili, alta precisione, forte capacità antiinterferenza, precisione dei dati.

◆ Il software si adatta al sistema operativo Windows98 / 2000 / XP / Vista/windows7computer.

◆ Secondo le disposizioni della legge statale sulla misurazione e sulla sicurezza della produzione, ogni strumento degli istituti nazionali di metrologia,secondo la norma americana ASTM1571 USA come ispezione da parte di terzi, e rilasciare il rapporto di prova, ottenere la qualifica legale.

◆È ampiamente utilizzato nelle miniere, nelle funivie, nelle attrezzature di sollevamento, negli ascensori, nei macchinari portuali, nei ponti a cavo, ecc.

Due: la tecnologia di base e legale qualificazione

1 strumenti virtuali: filo di ferro incertezza infinita.campionati e trattati direttamente dal computer, in modo da non mancare, non falso, come guardando film, scansione completa della corda di filo d'acciaio, il risultato è accurato, ripetibile.

2 tre strumenti: secondo la normativa del filo di ferro in diversi settori della rottamazione delle norme nazionali, l'applicazione dei prodotti qualitativi, quantitativi,posizionamento elettromagnetico, test non distruttivi on-line di fili rotti, corrosione interna ed esterna, abrasione, variazioni della superficie della sezione trasversale metallica, fili sciolti, salto di filo, deformazione,anomalie materiali quali difetti.

3 strumenti giuridici: secondo le norme dello Stato di misura e la legge statale sulla sicurezza della produzione, ogni strumento da parte degli istituti nazionali di metrologia,secondo la norma americana USA ASTM1571-2006 e GB/T21387-2008 come ispezione da parte di terzi, e rilasciare il rapporto di prova, ottenere la qualifica legale.

Tre... indicatori tecnici

◆L'intera serie di prove del diametro della corda di filo: diametro 1,5 - 300 mm (bisogna configurare sensori con specifiche di serie diverse).

◆Velocità relativa del sensore e della corda: 0 - 6 m/s migliore: 0,3 - 1,5 m/s

◆Il manico di guida e la corda del sensore di spazi sono migliori: 2 - 6 mm, consentendo lo spaziamento: 0 - 15 mm.

Cavi rotti difetto (LF) capacità di rilevamento

◆ Qualitativa: concentrazione singola di filo rotto con un tasso di accuratezza del 99%.

◆Quantitativo: una singola concentrazione di fili rotti ha permesso a un radiatore di effettuare un errore di giudizio equivalente.

◆La concentrazione singola di fili rotti non deve superare 100 volte l'accuratezza di rilevamento degli errori è superiore o uguale al 92%.

Quantitativo tasso di variazione di area della sezione trasversale metallica (LMA)

◆La sensibilità dell'errore di ripetibilità del rilevamento: ± 0,055%.

◆Errore ammissibile dell'indicazione della precisione di rilevamento: ± 0,2%.

◆Capacità di rilevamento della posizione (L): errore percentuale è dimostrato per rilevare la lunghezza: + 0,2%.

◆Fonte di alimentazione: batteria a 5V.

◆Peso del sensore: specifiche comuni < 10 kg.

◆Temperatura ambientale: -10 °C ~ 40 °C, umidità relativa: pressione atmosferica: 86 ~ 106Kpa ≤ 85%.

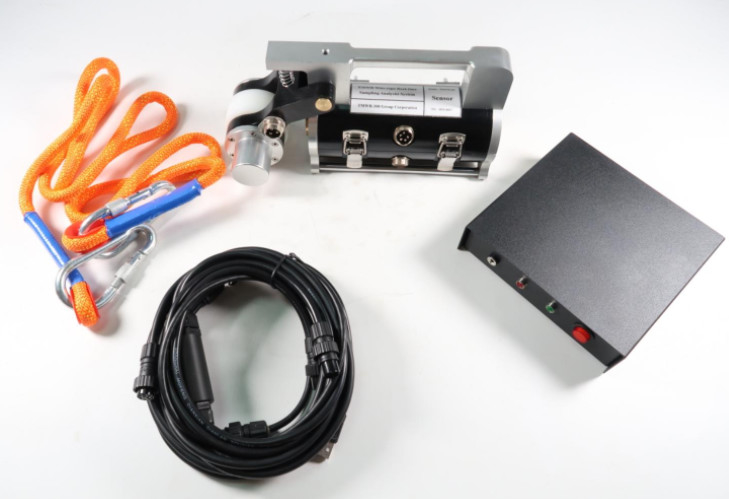

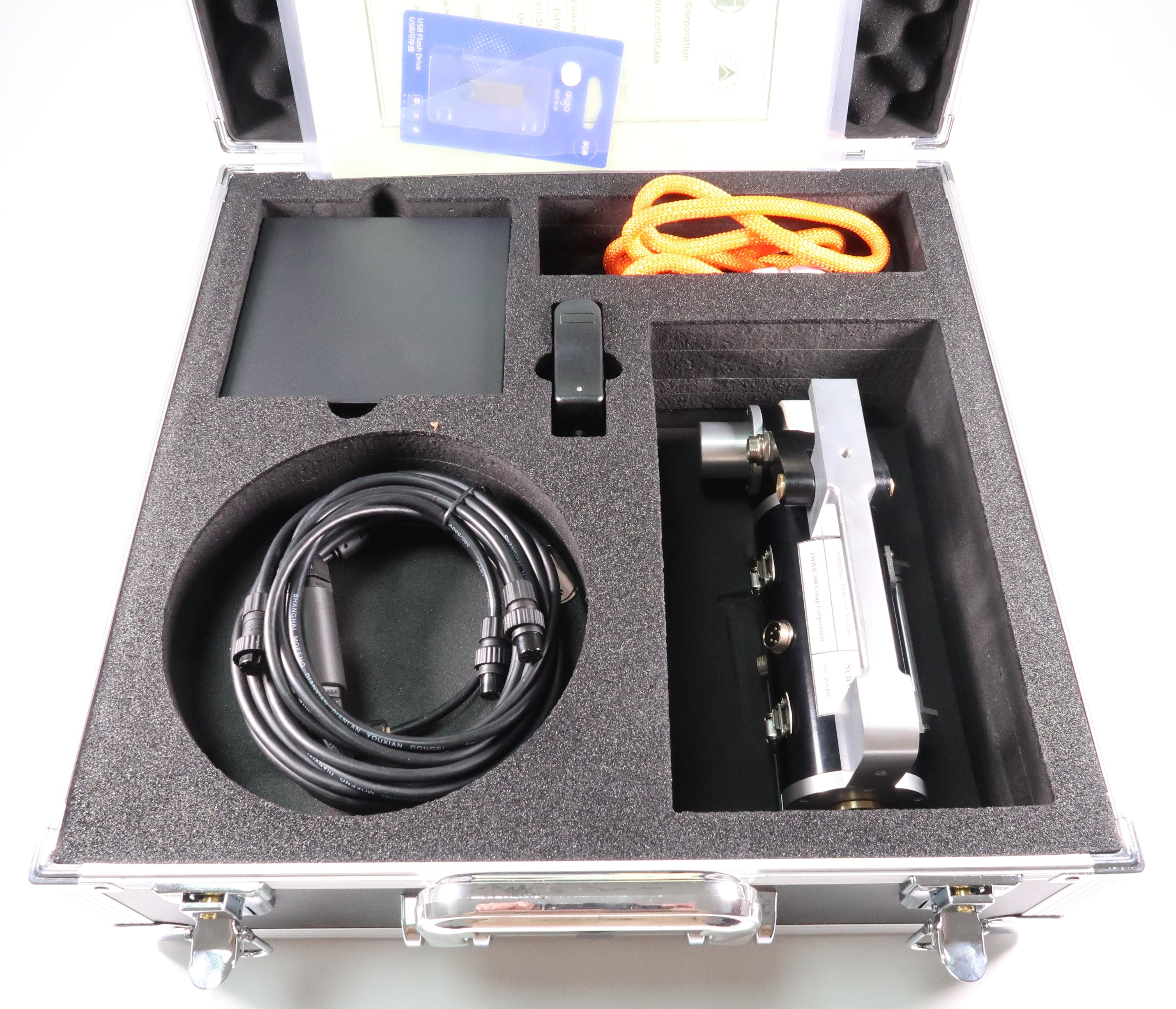

Quattro. la configurazione del sistema e tipo

1 cavo di filo di 8-54 mm di diametro

2 rilevatore di difetti per filo di ferro modello informatico generale per tipo
