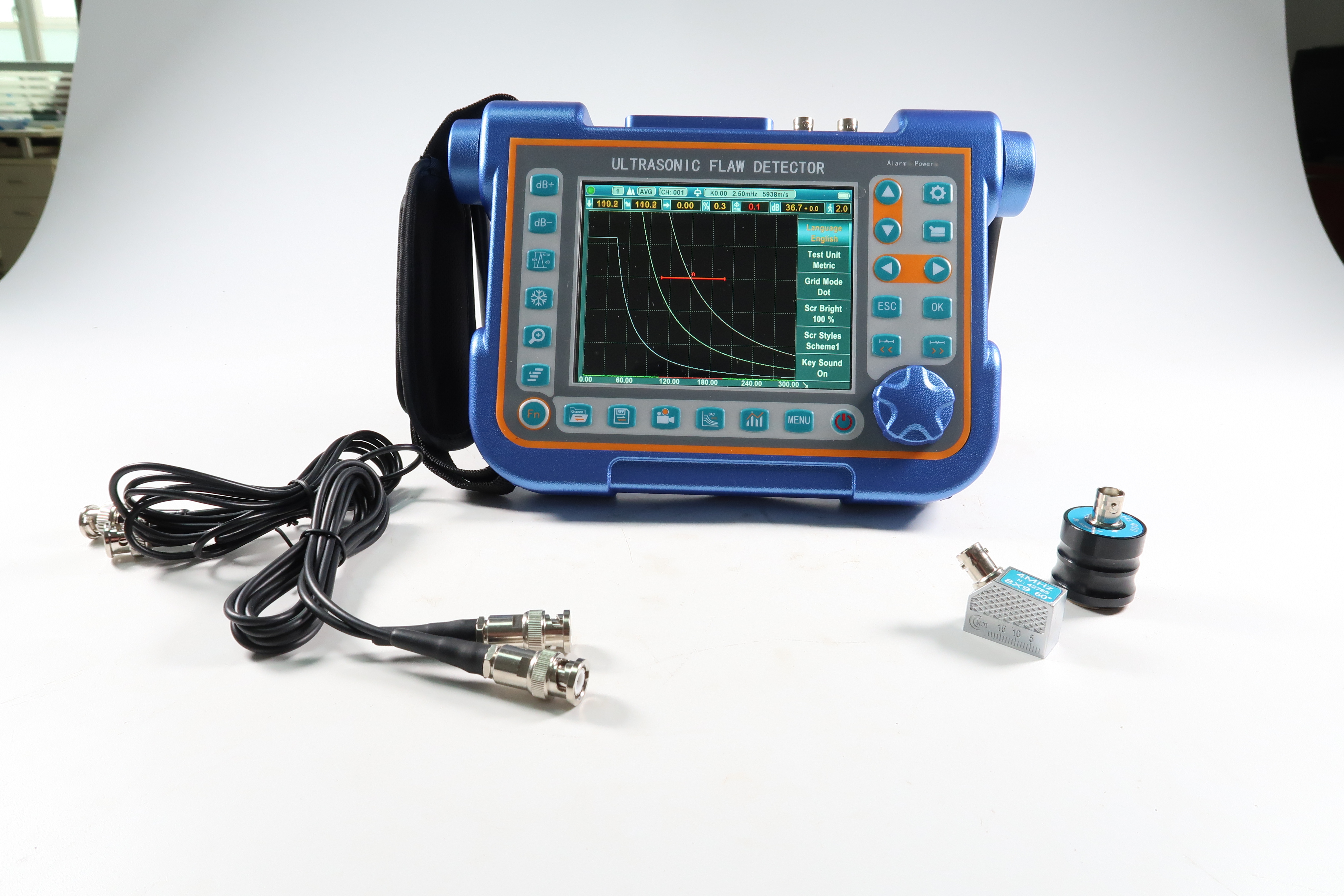

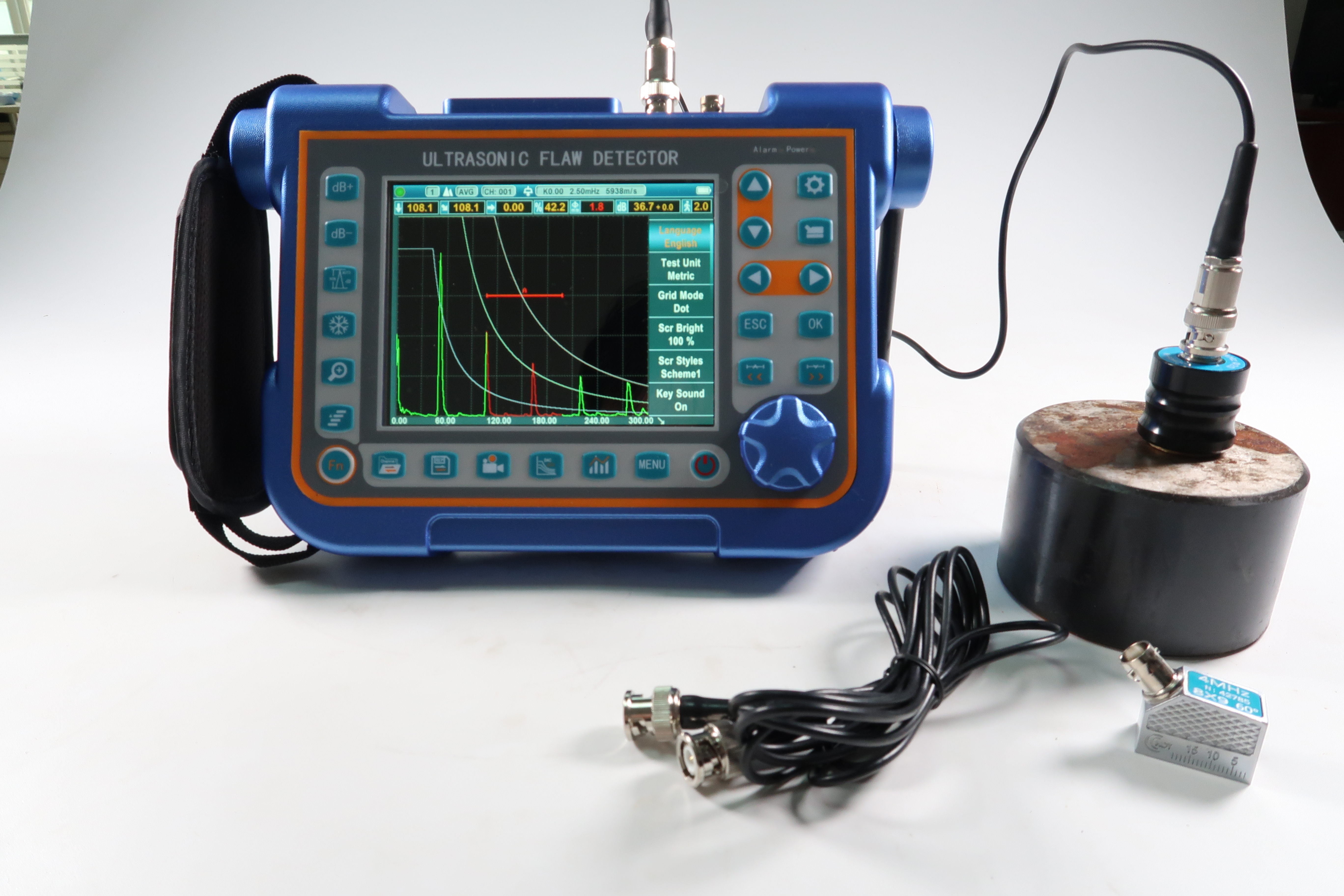

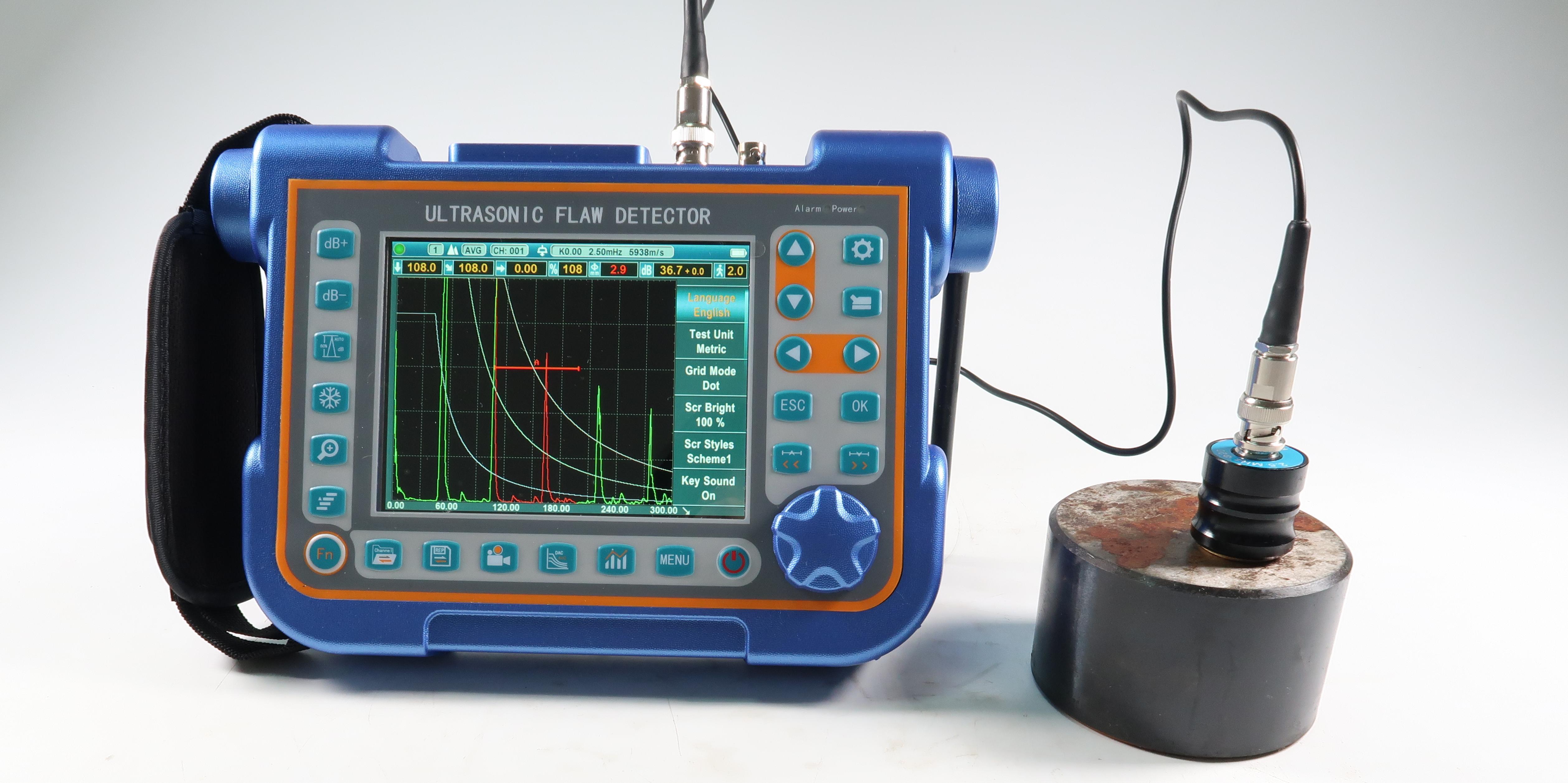

Descrizione del prodotto:
Questo strumento è un rilevatore di difetti ultrasonico digitale industriale portatile in grado di rilevare, localizzare, valutare e diagnosticare vari difetti (cricche, inclusioni, pori, ecc.) nel pezzo in modo rapido, conveniente, non distruttivo e accurato. Può essere utilizzato sia in laboratorio che in cantiere. Questo strumento può essere ampiamente utilizzato nella produzione, nella metallurgia del ferro e dell'acciaio, nella lavorazione dei metalli, nell'industria chimica e in altri campi che richiedono il rilevamento di difetti e il controllo di qualità. È anche ampiamente utilizzato nell'ispezione di sicurezza online e nella valutazione della vita utile nei settori aerospaziale, ferroviario, caldaie e recipienti a pressione, ecc.
Lo strumento può essere ampiamente utilizzato per localizzare e dimensionare cricche nascoste, vuoti, disconnessioni e discontinuità simili in saldature, forgiati, billette, assi, alberi, serbatoi e recipienti a pressione, turbine e componenti strutturali.
Caratteristiche:
L'hardware principale è progettato con ARM+FPGA e il software utilizza un sistema operativo multitasking altamente affidabile, che migliora notevolmente la funzionalità, la portabilità, la durata e l'affidabilità dello strumento.
Questo strumento utilizza un menu master-slave ed è progettato con tasti di scelta rapida e una manopola rotante digitale. Lo strumento è leggero e portatile e può essere tenuto con una mano.
l Display
Display LCD TFT a colori ad alta risoluzione (640×480 pixel) completamente digitale e multicolore. La visualizzazione della forma d'onda è più delicata e umana.
È possibile selezionare 4 stili di interfaccia operativa in base all'ambiente.
L'LCD con aggiornamento rapido a 60 Hz. In grado di visualizzare sottili variazioni della forma d'onda.
La luminosità dell'LCD può essere impostata liberamente.
l Forma
Il guscio interamente in alluminio è robusto e durevole e le prestazioni di schermatura elettromagnetica sono molto buone.

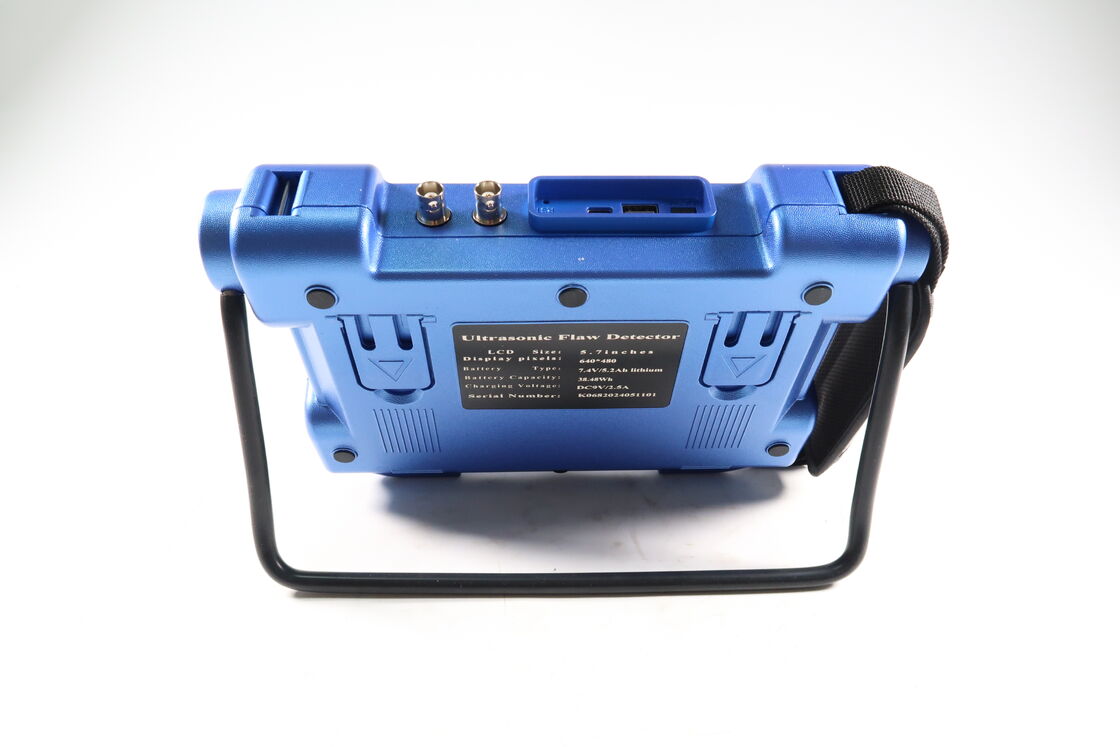

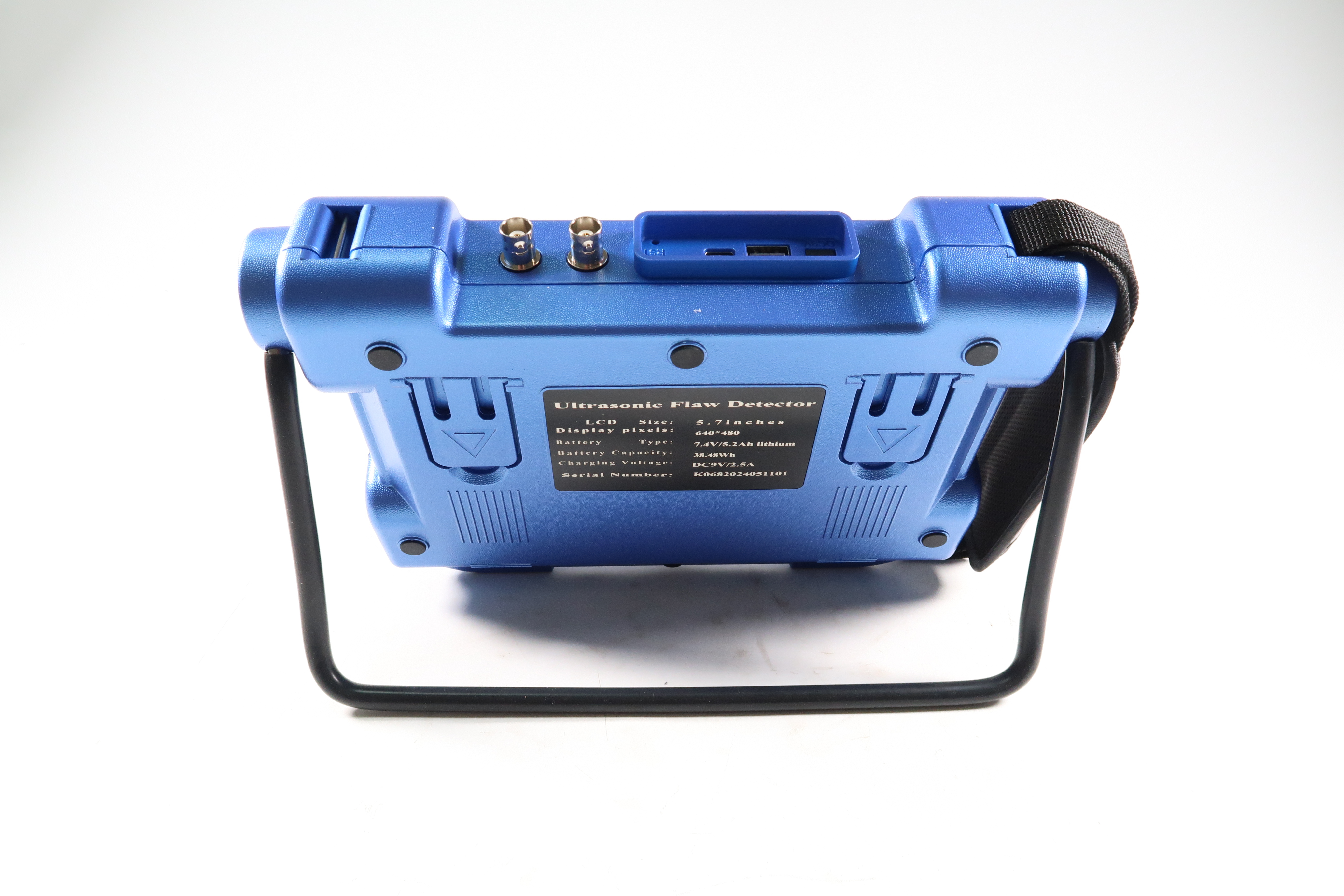

Staffa ammortizzata girevole a 360 gradi e guaina in gomma facili da usare.
Pannello in vetro temperato, estremamente duro, resistente all'usura e ai graffi
l Screenshot e report di rilevamento difetti in PDF
Screenshot in tempo reale di tutte le pagine e report di rilevamento difetti, e salvarli come immagini BMP su disco U, che possono essere impostati come immagini a colori o in scala di grigi.
Esportare il report di rilevamento difetti come file PDF e salvarlo su un disco U per un facile archiviazione e stampa.
Tutti i contenuti del file PDF possono essere personalizzati in base alle esigenze dell'utente.
Le immagini BMP e i file PDF possono essere visualizzati su un computer o un telefono cellulare.
l Intervallo
Fino a 15000 mm nell'acciaio; intervallo selezionabile a passi fissi o variabile in continuo. Adatto per l'uso su pezzi di grandi dimensioni e in misurazioni ad alta risoluzione.
l Generatore di impulsi
Energia dell'impulso selezionabile tra 100V, 200V, 250V, 300V, 350V, 400V e 500V.
Larghezza dell'impulso regolabile da 0,1 µs a 0,5 µs per adattarsi a sonde di diversa frequenza.
Frequenza di ripetizione degli impulsi regolabile da 20 Hz a 2 KHz.
Smorzamento selezionabile tra 50Ω, 150Ω, 250Ω e 500Ω per prestazioni ottimali della sonda
Selezione sonda: sonda monocristallina, sonda bicristallina, sonda angolare speciale, sonda penetrante, sonda rampicante.
l Ricevitore
Campionamento: convertitore AD a 16 bit alla velocità di campionamento di 320 MHz
Rettifica: semionda positiva, semionda negativa, onda intera e RF
Larghezza di banda analogica: capacità da 0,2 MHz a 20 MHz con intervalli di frequenza selezionabili (impostati automaticamente dallo strumento) per adattarsi alla sonda per prestazioni ottimali.
Guadagno: da 0 dB a 110 dB regolabile in passi selezionabili di 0,1 dB, 2 dB, 6 dB.
l Gate
Due gate completamente indipendenti offrono una gamma di opzioni di misurazione per l'altezza o la distanza del segnale utilizzando il trigger di picco.
La modalità eco-eco consente un posizionamento accurato del gate per segnali estremamente vicini tra loro.
Inizio Gate: Variabile sull'intero intervallo visualizzato
Larghezza Gate: Variabile da Inizio Gate a fine intervallo visualizzato
Altezza Gate: Variabile da 0 a 99% dell'altezza dello schermo intero
Allarmi: Soglia positiva/negativa con flash LED.
l Memoria
Lo strumento dispone di una memoria integrata di grande capacità e dati e file non andranno persi a causa di interruzioni di corrente dello strumento.
Memoria di 500 file di canale per memorizzare configurazioni di calibrazione e parametri della sonda.
Memoria di 1000 file di report d'onda per memorizzare forme d'onda A-Scan e impostazioni.
Tutti i file possono essere memorizzati, richiamati e cancellati.
Le impostazioni del canale e i file di report possono essere esportati tramite disco U, e le informazioni possono anche essere memorizzate in quantità illimitate tramite memoria USB.
l Registratore video
Il registratore video è utile in molte situazioni, è molto comodo per coloro che desiderano analizzare le attività di probing in seguito.
Lo strumento può registrare il processo di test e salvarlo come file video, che può essere riprodotto tramite lo strumento o software speciale. Supporta fino a 10 file video, e ogni file video può durare fino a 5 minuti.
Se si sceglie di salvare il file video sul disco U, il numero e la durata del file video non saranno limitati.
Registrare e riprodurre il processo di test offre grande comodità per lo studio e l'analisi futuri del rilevamento difetti.
La riproduzione video supporta le funzioni di pausa, avanzamento veloce, riavvolgimento veloce e arresto.
Parametri tecnici:
- Intervallo di misurazione: da 0 a 15000 mm, a velocità dell'acciaio
- La frequenza di ripetizione degli impulsi varia da 20 Hz a 2000 Hz
- Velocità del materiale: da 1000 a 20000 m/s
- La frequenza di ripetizione degli impulsi varia da 20 Hz a 2000 Hz
- Gamma dinamica: più di 40 dB
- Linearità del sistema: Orizzontale: +/-0,2% FSW,
Verticale: 0,25% FSH, Precisione amplificatore +/-1 dB.
- Potere risolutivo: più di 40 dB
- Sensibilità residua: più di 50 dB (foro cieco da 200 mm Φ2 di profondità)
- Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero
- Rumore: meno del 10%
- Monitor Gate: Due gate indipendenti controllabili sull'intero intervallo di scansione
- Guadagno: 110 dB max in risoluzione selezionabile 0,1, 1,0, 2,0, 6,0 dB.
- Larghezza di banda (banda passante amplificatore): da 0,2 a 20 MHz
- Spostamento impulso: più di 32 dB
- Ritardo display: da -20 a 3400 µs
- Ritardo sonda/offset zero: da 0 a 99,99 µs
- Modalità di test: eco-impulso, doppio elemento e trasmissione completa
- Generatore di impulsi: Generatore di impulsi a forma d'onda regolabile
- Energia impulso: 100V, 200V, 250V, 300V, 500V selezionabile
- Rettifica: semionda positiva, semionda negativa, onda intera, RF
- Unità: pollice o millimetro
- Connessioni trasduttore: BNC o LEMO
- Requisiti di alimentazione: Rete AC 100-240 VAC, 50-60 Hz
- Temperatura operativa: da -10 °C a 50 °C, Temperatura di stoccaggio: da -30 °C a 50 °C
Applicazioni:
Questo rilevatore di difetti ultrasonico è ampiamente applicabile in ambienti industriali come impianti di produzione, cantieri edili e strutture di manutenzione dove l'integrità di materiali e componenti è fondamentale. È particolarmente efficace nel testare metalli, compositi e saldature per cricche interne, vuoti, inclusioni e altri tipi di difetti che potrebbero compromettere la sicurezza strutturale. L'integrazione di un sistema encoder facilita misurazioni e posizionamenti precisi durante le ispezioni, migliorando la ripetibilità e l'affidabilità dei risultati.
Il modello TFD807C è ideale per occasioni che richiedono rigorosi controlli di qualità e garanzie di sicurezza, tra cui i settori aerospaziale, automobilistico, delle condotte petrolifere e del gas e della generazione di energia. È adatto anche per ispezioni di manutenzione di routine per rilevare i primi segni di degrado del materiale prima che portino a guasti. Sia che venga utilizzato nelle linee di produzione di fabbrica o nelle ispezioni sul campo, il rilevatore di difetti ultrasonico TMTeck garantisce un rilevamento difetti completo e accurato, supportando così la manutenzione preventiva e riducendo il rischio di costosi tempi di inattività.
In sintesi, il rilevatore di difetti ultrasonico TMTeck TFD807C combina funzionalità avanzate come la focalizzazione dinamica della profondità, la larghezza dell'impulso regolabile e un'ampia capacità di archiviazione per fornire un rilevamento difetti preciso in diversi scenari applicativi. La sua versatilità e affidabilità lo rendono uno strumento indispensabile per i professionisti che mirano a mantenere elevati standard di sicurezza e qualità nei loro processi di ispezione.
Supporto e servizi:
Il nostro rilevatore di difetti ultrasonico è progettato per fornire test non distruttivi precisi e affidabili per una varietà di materiali e applicazioni. Per garantire prestazioni ottimali e longevità del dispositivo, offriamo un supporto tecnico e servizi completi.
Il supporto tecnico include assistenza con la configurazione del dispositivo, la calibrazione, gli aggiornamenti software e la risoluzione dei problemi. Il nostro team di esperti è disponibile per guidarti nell'uso del rilevatore di difetti per massimizzare l'accuratezza e l'efficienza nel rilevamento di difetti come cricche, vuoti e inclusioni in metalli e compositi.
Forniamo aggiornamenti regolari del firmware per migliorare la funzionalità e incorporare gli ultimi progressi nella tecnologia di test ultrasonici. Inoltre, sono disponibili servizi di calibrazione per mantenere l'accuratezza del tuo dispositivo in conformità con gli standard del settore.
Per la manutenzione e la riparazione, i nostri centri di assistenza sono attrezzati per gestire tutti gli aspetti della manutenzione del dispositivo, dalle ispezioni di routine alle riparazioni complesse. Raccomandiamo controlli di manutenzione periodici per garantire che il rilevatore rimanga in condizioni di lavoro ottimali.
Vengono forniti programmi di formazione e manuali utente dettagliati per aiutare gli utenti a comprendere le caratteristiche e le capacità del rilevatore di difetti ultrasonico. Queste risorse sono progettate per migliorare la competenza dell'utente e promuovere un uso sicuro ed efficace dell'attrezzatura.
Il nostro impegno è supportarti durante l'intero ciclo di vita del tuo rilevatore di difetti ultrasonico, garantendo che tu riceva il massimo livello di servizio e competenza tecnica per le tue esigenze di test non distruttivi.
