Nome: | Tandem rig | Modello: | TMRW-1 |
---|---|---|---|
Applicazione: | Test a ultrasuoni delle saldature di rotaia. | ||
Evidenziare: | Tandem rig TMTECK,Sistemi di prova a ultrasuoni in tandem |
Applicazione
Test a ultrasuoni delle saldature di rotaia.
(saldature a punta di lampo
La vostra soluzione
La piattaforma tandem TMRW-1 consente di rilevare difetti perpendicolari alla superficie del binario, ad esempio mancanza di fusione e porosità su tutta l'altezza della saldatura con elevata sensibilità e riproducibilità.

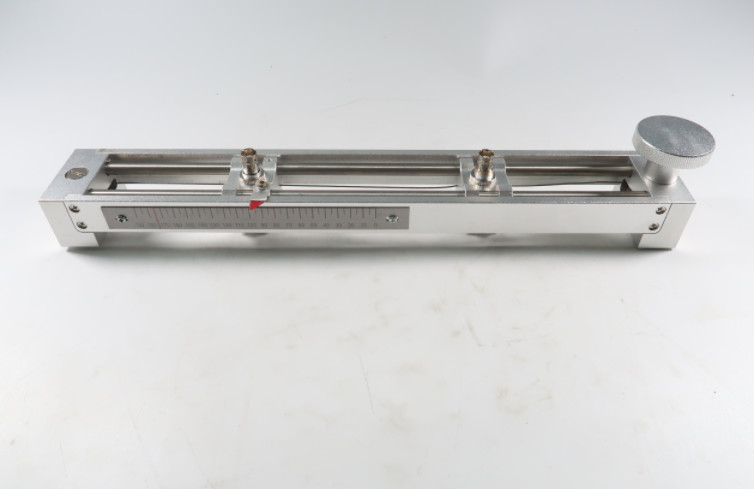

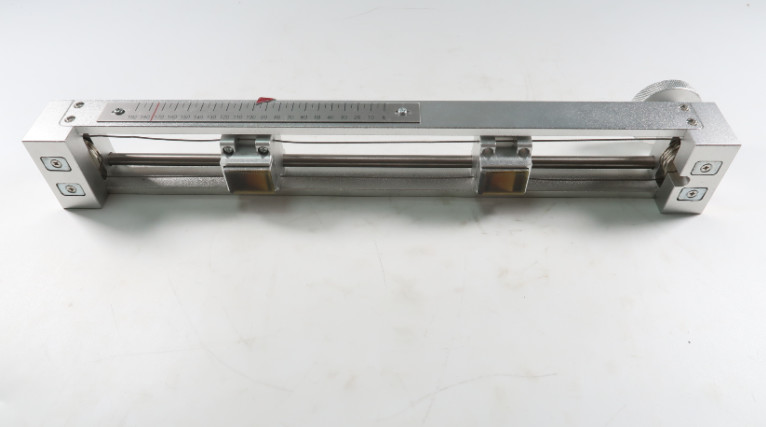

La piattaforma in tandem contiene tenitori di sonde per due sonde a raggio ad angolo di 45°, che possono essere spostate in direzioni opposte.

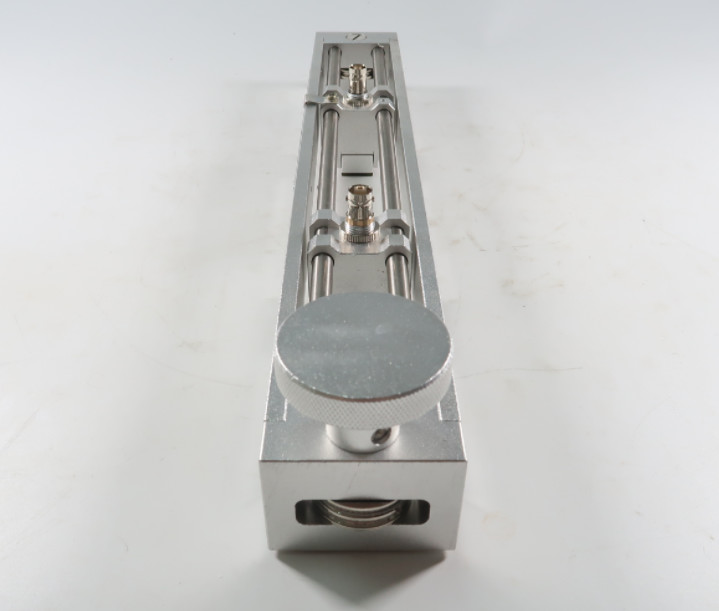

La posizione delle sonde può essere modificata contemporaneamente mediante manopole rotanti: quando le sonde sono posizionate vicine tra loro al centro della piattaforma, viene testata la radice della saldatura del binario.Ampliando la distanza tra le sonde l'intera altezza della saldatura viene scansionata dal basso alla parte superiore della rotaia.
La piattaforma in tandem contiene quattro magneti, che fissano la piattaforma durante la prova in tandem.
Per posizionare le sonde esattamente sulla linea centrale della rotaia, il carrello fornisce una guida di bordo regolabile.
Il TMRW-1 può essere utilizzato con diversi strumenti UT portatili, ad esempio insieme al TFD806C.
Per l'impostazione della gamma e della sensibilità dello strumento ad ultrasuoni si raccomanda l'uso del blocco di taratura K1.
Cosa ti serve
Tandem rig TMRW-1 | 1 |
Sonde UT ABC 45-O2E | 2 |
Cavi MPKL 2 | 2 |
Strumento UT TFD810C | 1 |
