Detezione della posizione del rinforzo interno Misura accuratamente il rilevatore di armatura integrata

Scanner integrato per tondo da armatura TMRS-710

Aspetto del rilevatore integrato per tondo da armatura TMRS-710:

a) Vista dall'alto:

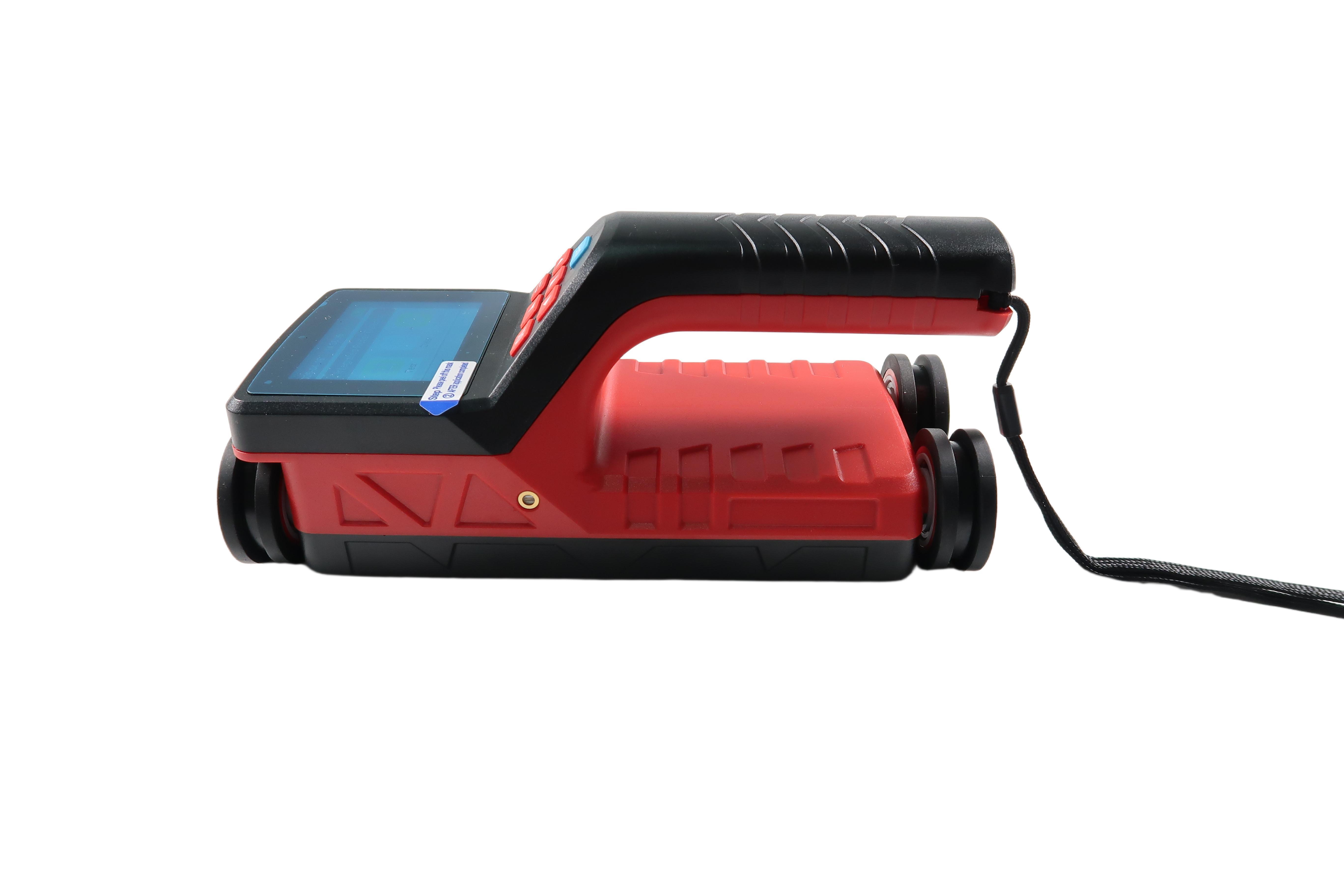

b) Vista laterale sinistra:

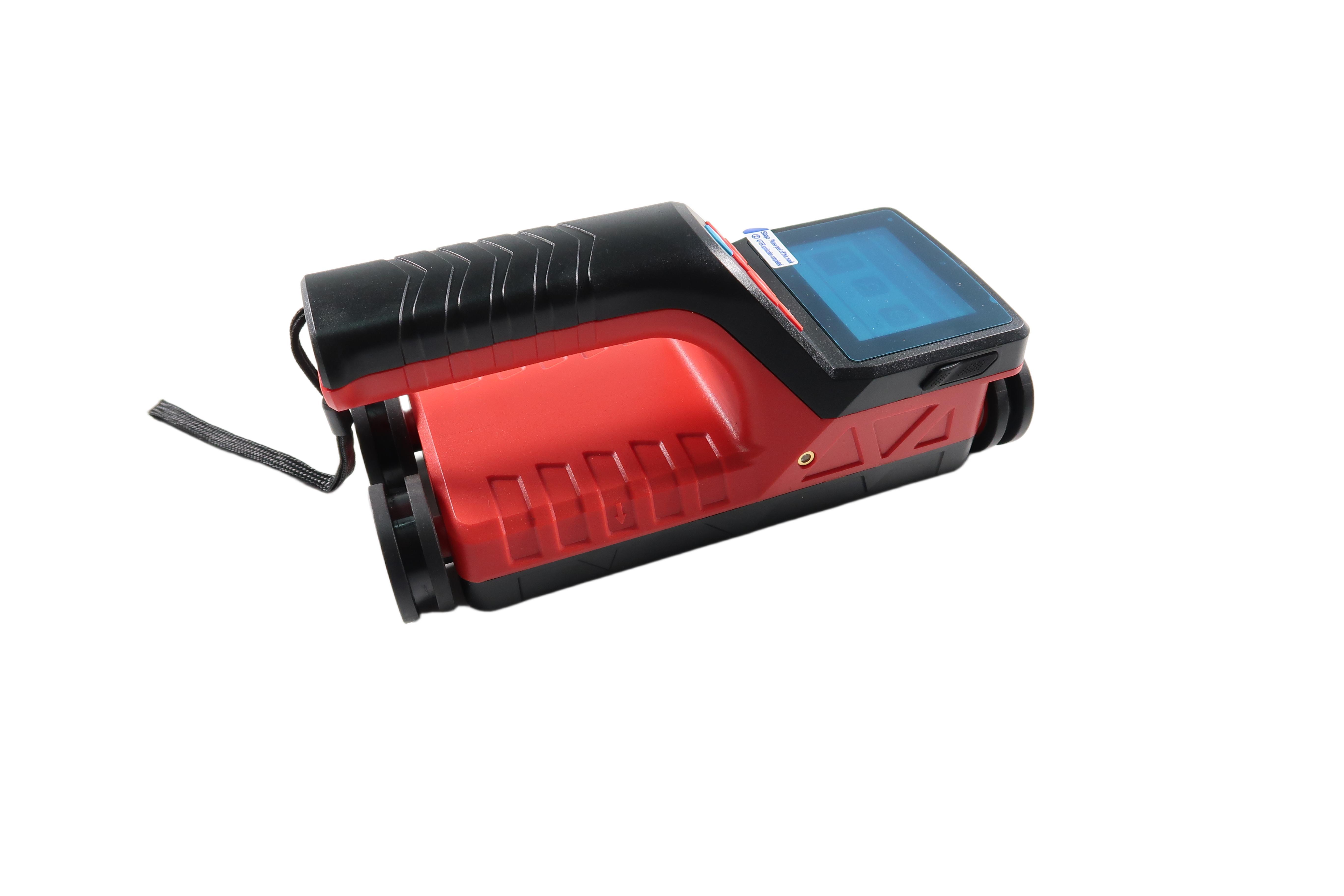

c) Vista laterale destra:

d) Vista dal basso
Figura 2.1 Schema dell'aspetto dell'unità principale

1.1 Introduzione

I rilevatori integrati per tondo da armatura TMRS-710 sono utilizzati principalmente per rilevare la posizione interna delle armature, lo spessore del copriferro, la spaziatura e il diametro delle armature. Possono disegnare accuratamente la mappa di distribuzione dell'intero tondo da armatura, per fornire dati di prova ad alta precisione e alta velocità; la struttura integrata dell'unità principale e della bobina del sensore, rendendola comoda e veloce durante il trasporto e le operazioni sul campo; è caratterizzata da un design della struttura della bobina, velocità più elevata, maggiore precisione, risoluzione più forte.

1.2 Funzioni

1.2.1 Funzioni principali

1. Misurare accuratamente lo spessore del copriferro delle armature;

2. Localizzare la posizione, la tendenza e la distribuzione delle barre di acciaio;

3. Misurare il copriferro della barra d'acciaio e stimare il diametro della barra d'acciaio;

4. Archiviazione, visualizzazione e trasmissione dei dati di rilevamento.

1.2.2 Funzioni speciali

1. La modalità di rilevamento è intuitiva, accurata, visualizzazione precisa della posizione, spaziatura e spessore del copriferro delle barre d'acciaio sullo stesso schermo;

2. La misurazione dello spessore è completamente realizzata. Durante il processo di misurazione, è possibile sfogliare le pagine avanti e indietro, visualizzare dati e grafici ed eliminare i dati di test in qualsiasi momento.

3. Macchina a mano singola, design operativo e metodo di posizionamento a quattro ruote, equipaggiata con pneumatici resistenti all'usura ad alta resistenza, facile da proteggere dall'usura del rilevatore;

4. Il software di analisi può produrre viste piane bidimensionali e viste tridimensionali 3D.

5. La modalità di rilevamento JGJ realizza 1-6 test ripetuti di una singola barra d'acciaio e calcola automaticamente il valore medio.

1.2.3 Caratteristiche principali

1. Schermo LCD a colori ad alta risoluzione da 2,8 pollici (320 x 240 pixel), sia all'interno che all'esterno, in qualsiasi situazione i dati di rilevamento sono chiaramente visibili;

2. Design a struttura multi-bobina, più veloce, maggiore precisione, risoluzione più forte;

3. Utilizzo della trasmissione dati e ricarica in modalità USB, è possibile caricare rapidamente i dati memorizzati sul computer tramite USB.

4. Con batteria al litio integrata ad alta capacità, il consumo energetico è basso, in caso di batteria piena il tempo di standby è di circa 16 ore;

5. Modalità di gestione dei dati nell'archiviazione, visualizzazione, eliminazione e altre funzioni dei dati, può memorizzare circa duecentomila dati di punti di misurazione delle armature;

6. Il problema della dispersione delle barre d'armatura viene risolto utilizzando una potenza di risoluzione dei tendini super densa;

7. Blocchi di test standard di configurazione selezionabili che possono essere configurati con un design speciale e unico;

8. Utilizzo del design integrato dell'unità principale e della bobina del sensore, dimensioni compatte, peso leggero, facile da trasportare;

9. Giudizio in tempo reale della posizione intermedia delle barre d'armatura adiacenti, indicatore luminoso di prompt, può evitare intorno alla barra d'armatura, facile perforazione e carotaggio;

10. La borsa dello strumento è antiurto, ha una fodera protettiva all'interno ed è dotata di una copertura impermeabile per un facile trasporto;

11. Dotato di software di rilevamento per barre d'armatura medie e grandi, è conveniente per l'analisi professionale dei dati, l'elaborazione dei dati e la generazione di report completi su PC.

1.3 Scheda tecnica

1.4 Interfaccia di misurazione

Il rilevatore integrato per tondo da armatura La modalità di misurazione è mostrata nelle Figure 1 e 2

(1) Modello di spessore

(2) Interfaccia di misurazione JGJ

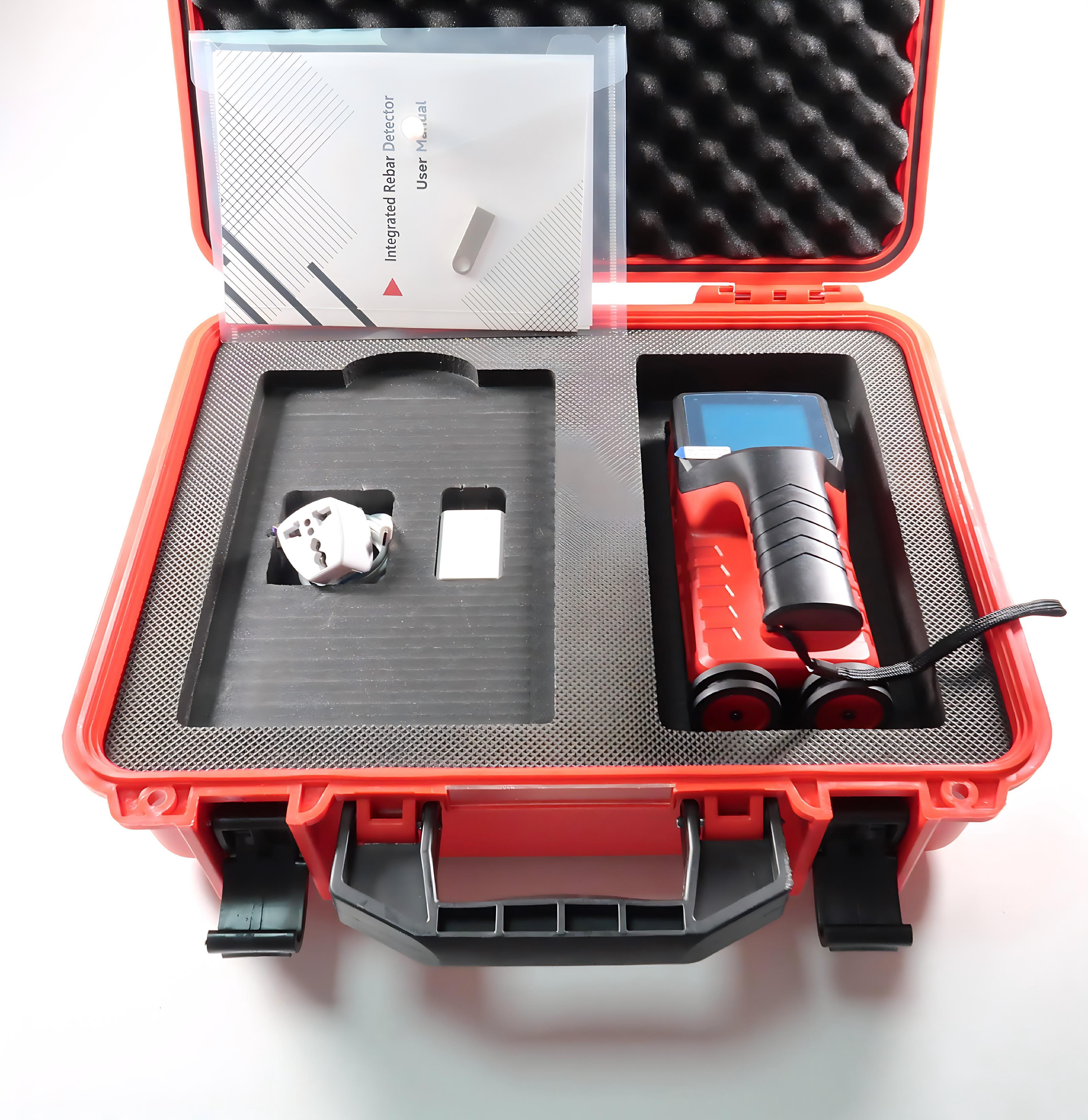

1.5 Configurazione standard
