Rivelatore senza frontiere portatile integrato del tondo per cemento armato in TMRS-710 concreto

TMRS-710 Scanner integrato per la schiena

L'aspetto del rivelatore integrato TMRS-710:

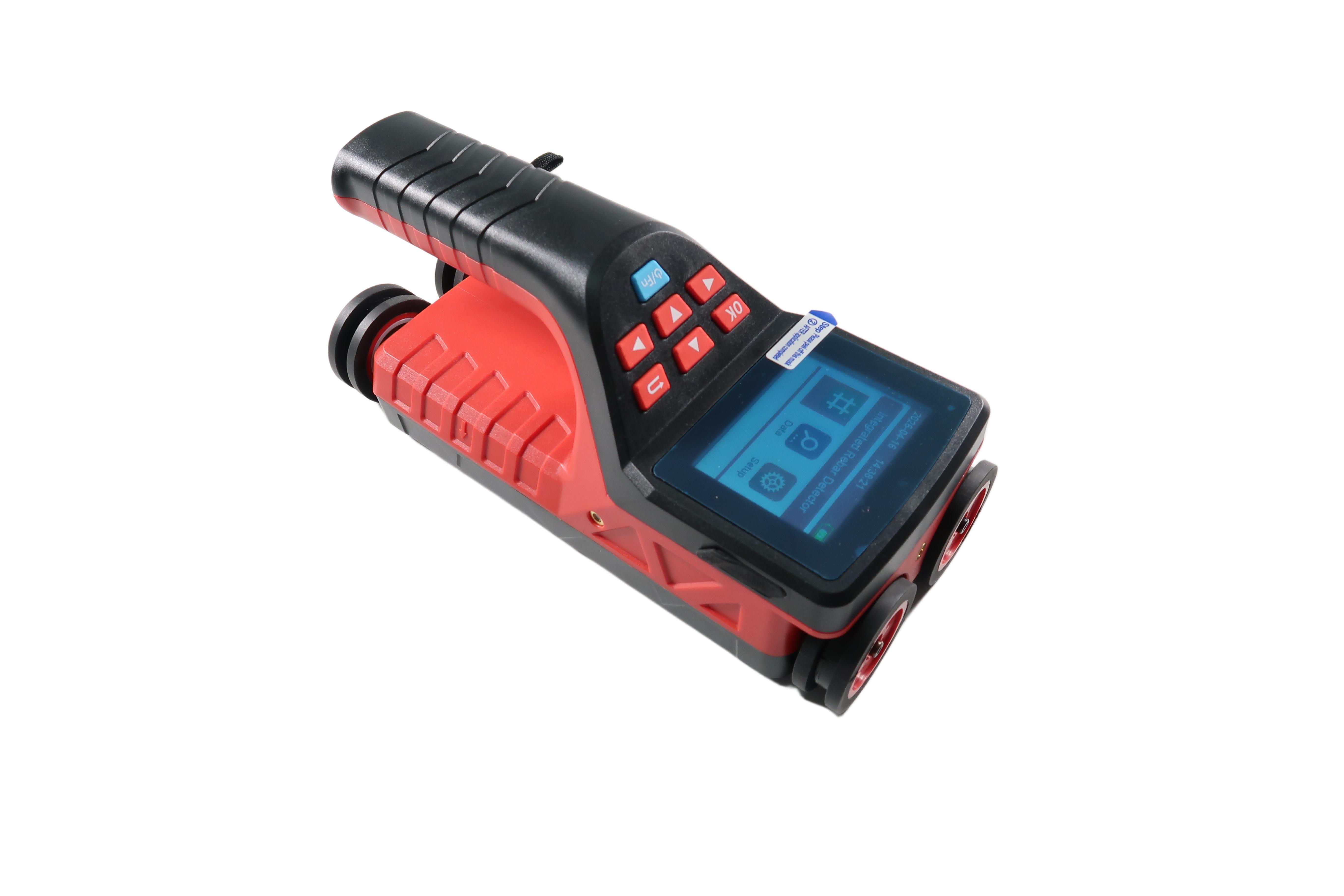

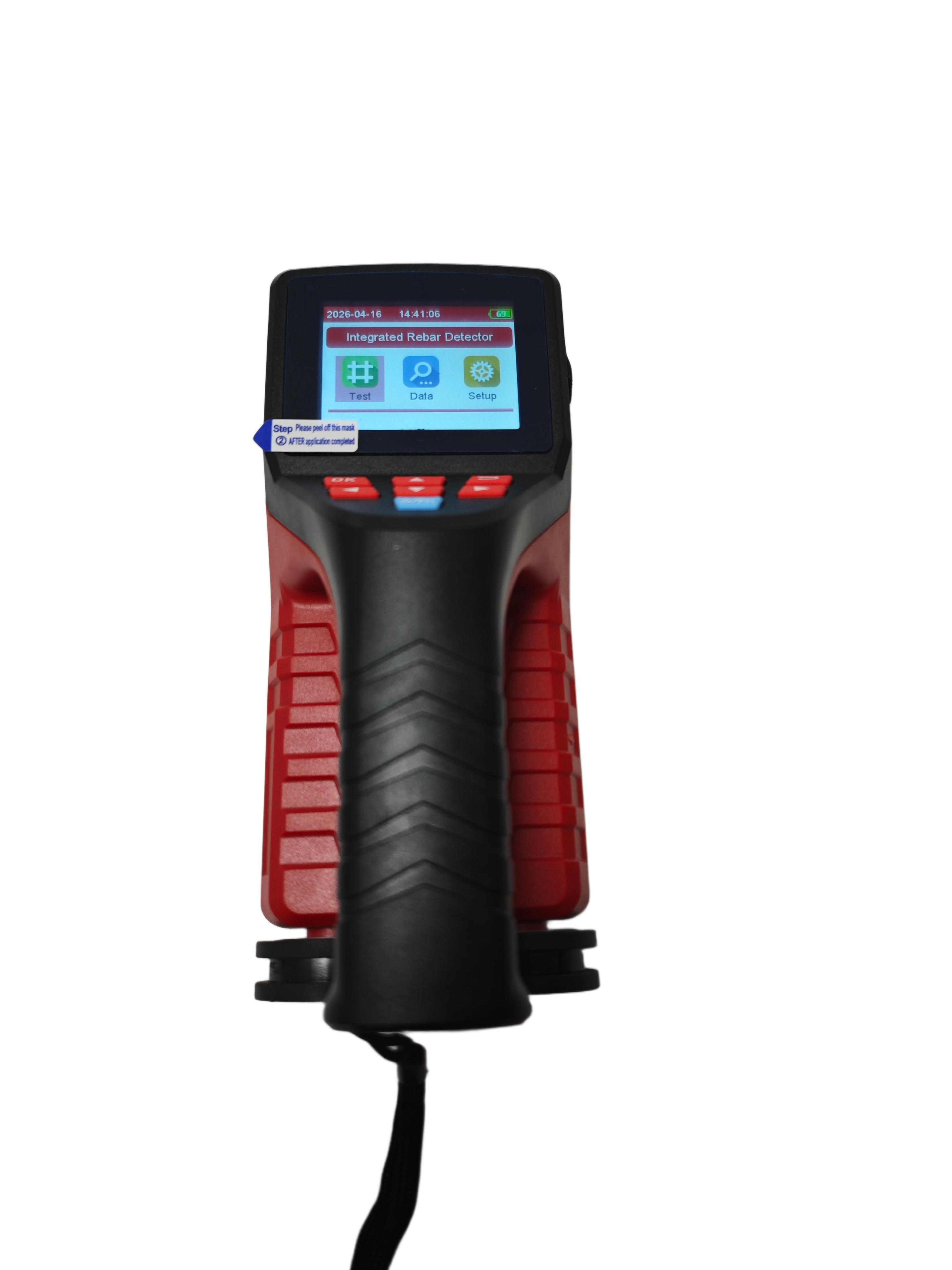

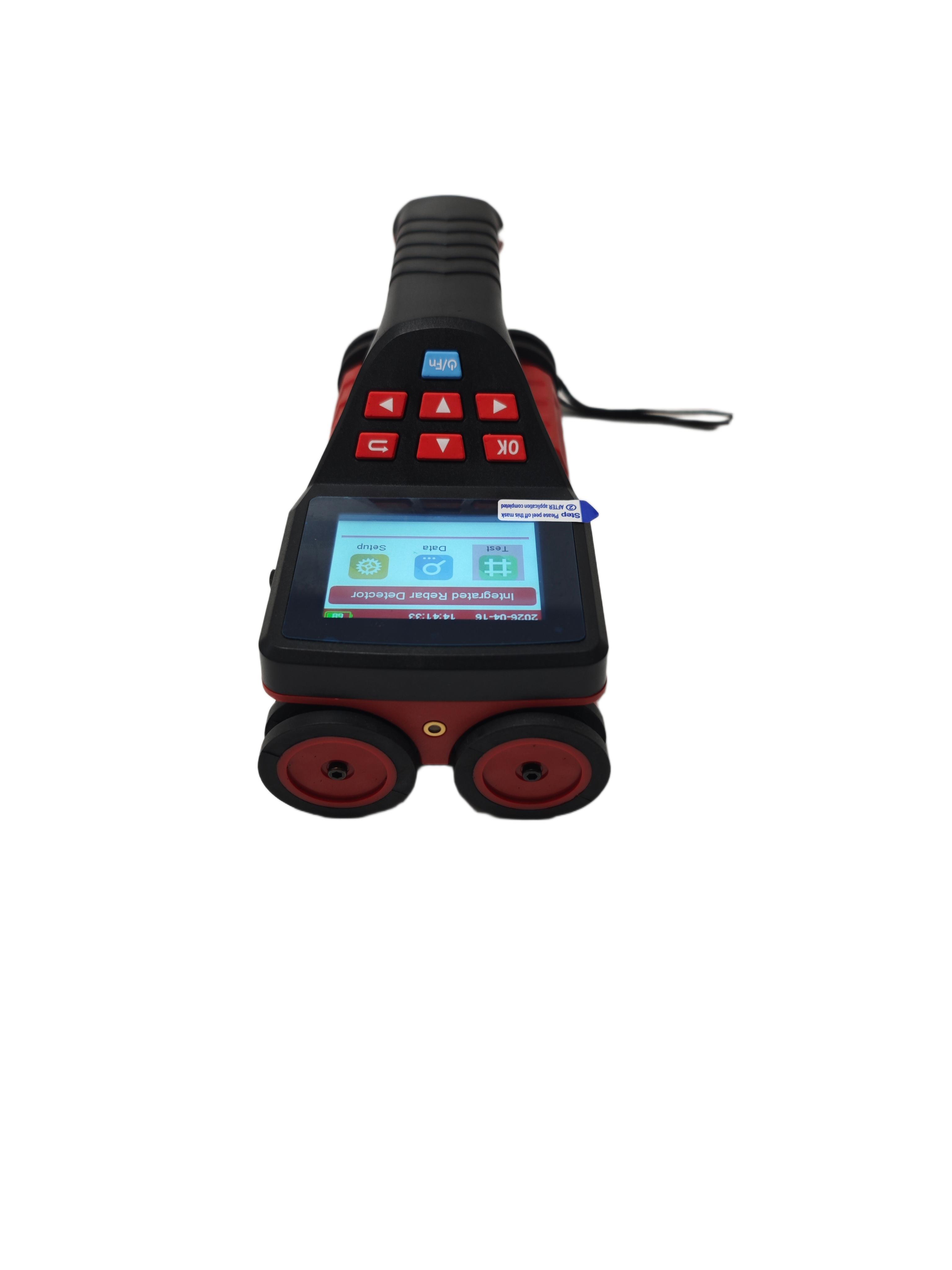

a) Vista dall'alto:

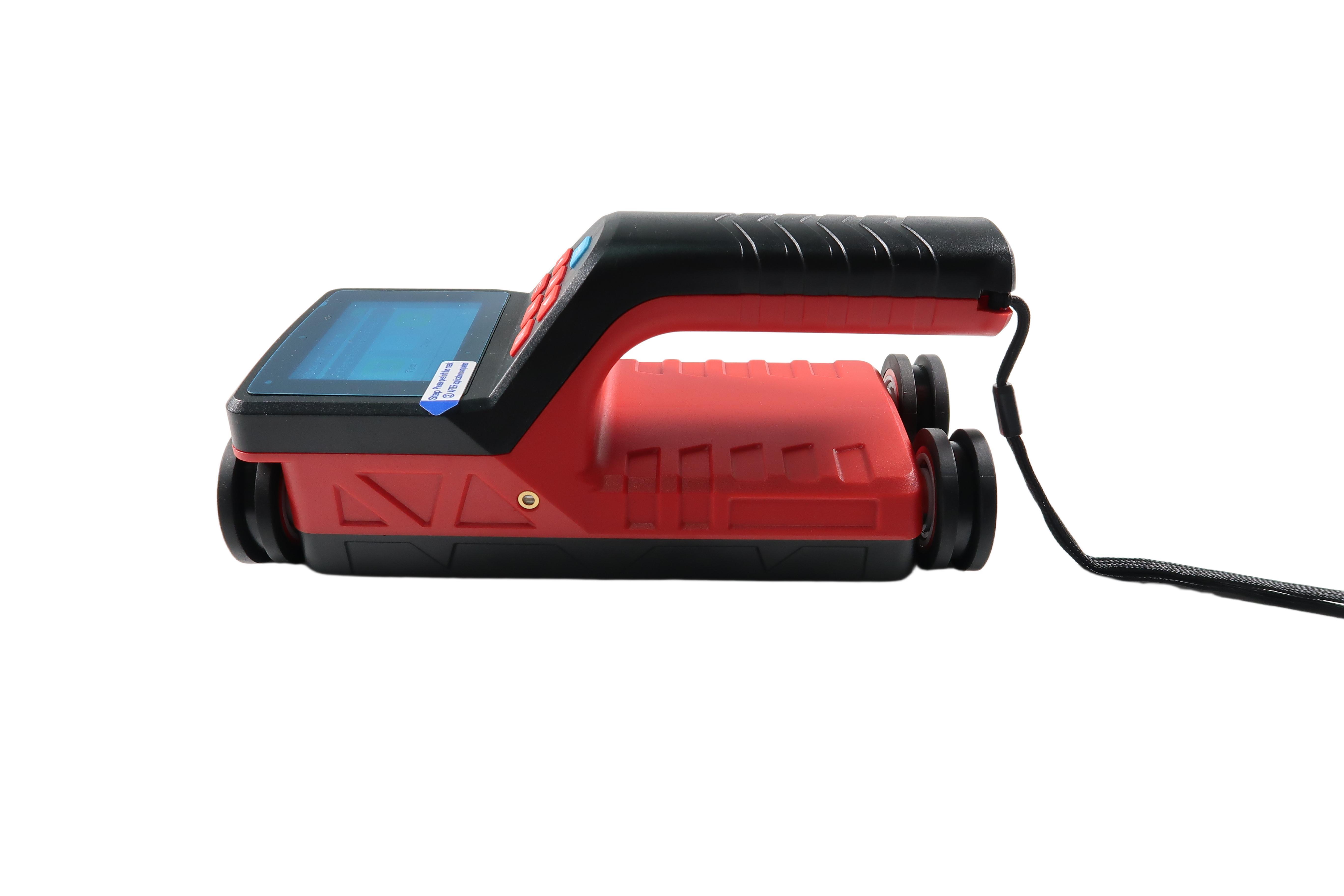

b) Vista a sinistra:

c) Vista a destra:

d) Vista inferiore
Figura 2.1 Diagramma schematico dell'aspetto dell'ospite

1.1 Introduzione

Il rilevatore di armatura integrata TMRS-710 viene utilizzato principalmente per rilevare la posizione interna del rinforzo, lo spessore dello strato protettivo, lo spaziamento tra i rinforzi e il diametro della armatura.Può disegnare con precisione la mappa di distribuzione di tutta la barra armata, per fornire dati di prova con elevata precisione ed elevata velocità; la struttura integrata dell'host e della bobina sensore, che lo rende conveniente e rapido per il trasporto e il funzionamento sul campo;È caratterizzato dalla struttura della bobina, velocità più elevata, maggiore precisione, risoluzione migliore.

1.2 Funzioni

1.2.1 Funzioni principali

1. Misurare con precisione lo spessore dello strato protettivo di armatura;

2- individuare la posizione, la tendenza e la distribuzione delle barre d'acciaio;

3. Misurare lo strato protettivo della barra di acciaio e stimare il diametro della barra di acciaio;

4- memorizzazione, visualizzazione e trasmissione dei dati di rilevamento.

1.2.2 Funzioni speciali

1. La modalità di rilevamento è intuitiva, accurata, visualizzazione accurata della posizione della barra di acciaio, spaziatura, spessore dello strato protettivo nello stesso schermo;

2.La misurazione dello spessore è completamente realizzata. Durante il processo di misurazione, le pagine possono essere girate avanti e indietro, i dati e le grafiche possono essere visualizzati e i dati di prova possono essere cancellati in qualsiasi momento.

3.Una singola macchina di consegna, progettazione di funzionamento e metodo di posizionamento a quattro ruote, dotata di pneumatici resistenti all'usura di alta resistenza, facili da proteggere dall'usura del rilevatore;

4Il software di analisi può produrre una vista bidimensionale del piano e una vista tridimensionale 3D.

5La modalità di rilevamento JGJ consente di effettuare da 1 a 6 prove ripetute di una singola barra di acciaio e di calcolare automaticamente il valore medio.

1.2.3 Caratteristiche principali

1. 2,8 pollici schermo LCD a colori ad alta risoluzione (320 x 240 pixel), sia all'interno che all'esterno, qualsiasi situazione può essere chiaramente visibile dati di rilevamento;

2. Progettazione della struttura multi-coil, più veloce, più precisa, risoluzione più forte;

3. Utilizzando la modalità USB di trasmissione dei dati e di ricarica, è possibile caricare rapidamente i dati memorizzati sul computer tramite l'USB.

4. con batteria al litio ad alta capacità integrata, il consumo di energia è basso, nel caso in cui la batteria sia piena il tempo di standby è di circa 16 ore;

5. La modalità di gestione dei dati nella memorizzazione dei dati, visualizzazione, cancellazione e altre funzioni, può memorizzare circa duecentomila dati di punto di misurazione della barra armata;

6Il problema del rinforzo delle perdite delle barre d'acciaio viene risolto utilizzando una potenza di risoluzione super densa dei tendini;

7. Selezionare la configurazione Blocco di prova standard che può essere configurato con un design speciale e unico;

8. Utilizzando il design integrato dell'host e della bobina del sensore, dimensioni compatte, peso leggero, facile da trasportare;

9. Bar di acciaio adiacente posizione intermedia giudizio in tempo reale, che indica il segnale luminoso, può evitare attorno alla barra di acciaio, facile perforazione coring;

10. la borsa strumentale è a prova di urti, ha un rivestimento protettivo all'interno ed è dotata di un coperchio impermeabile per un facile trasporto;

11Equipaggiato con software di rilevamento di barre di acciaio di medie e grandi dimensioni, è conveniente per l'analisi dei dati professionali, l'elaborazione dei dati e la generazione di rapporti completi in PC.

1.3 Scheda tecnica

1.4 Interfaccia di misura

Detettore integrato di rilievo La modalità di misurazione è mostrata nelle figure 1 e 2

(1) Modello di spessore

(2)Interfaccia di misurazione JGJ

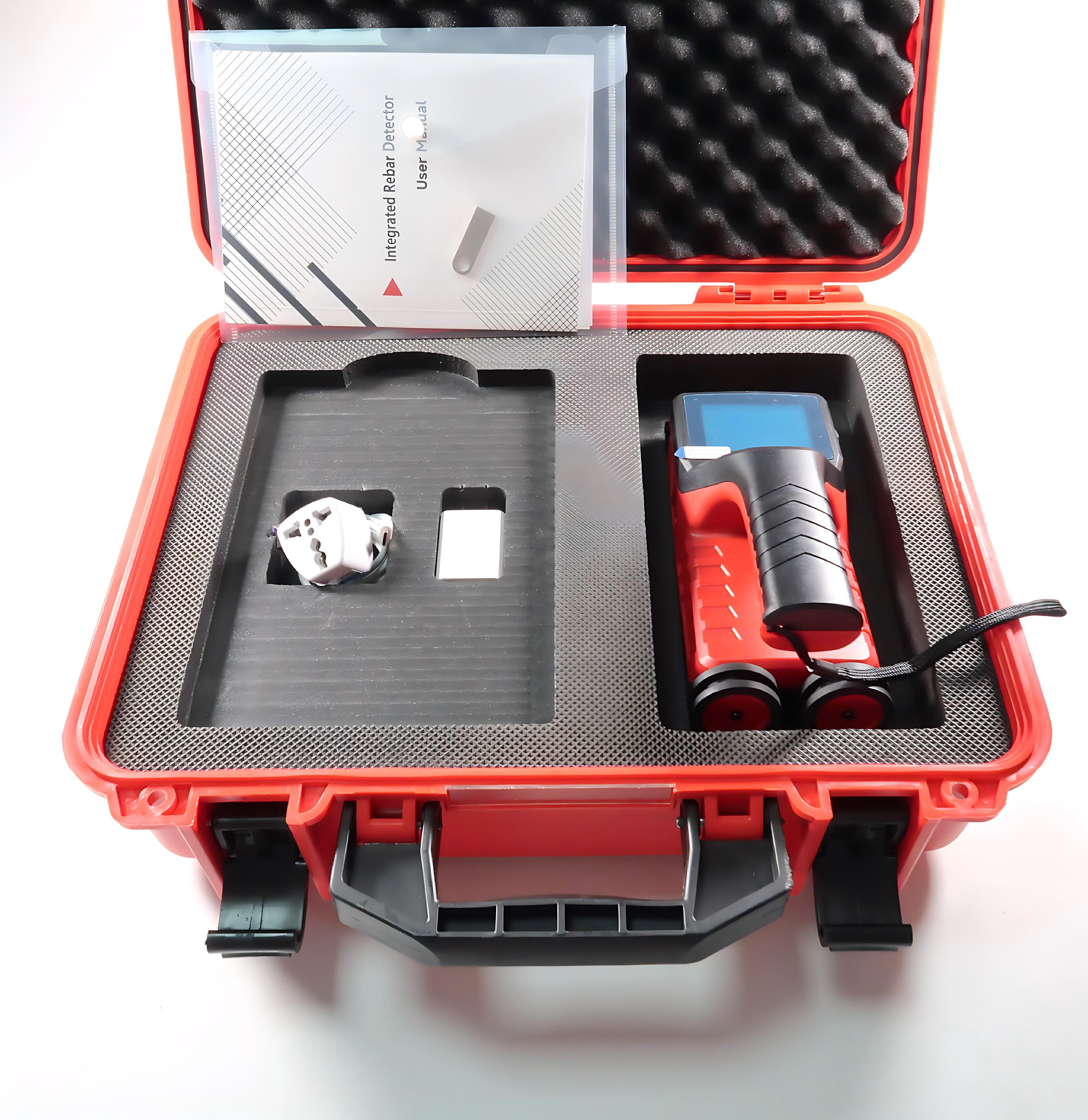

1.5 Configurazione standard
