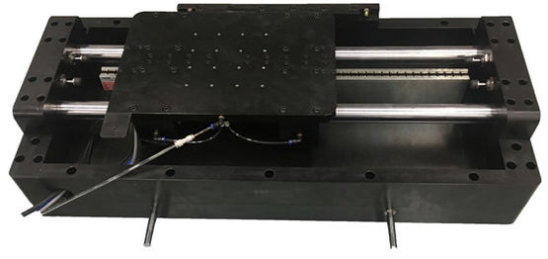

| Dispositivo di taratura delle vibrazioni a bassa frequenza (parte del tavolo vibrante) |
| Forza di eccitazione sinusoidale nominale |
200N |
| Gamma di frequenza |
0,01～100 Hz (espandibile) |
| Errore di indicazione della frequenza |
L'errore del valore indicato non deve essere superiore allo 0,25% della scala completa |
| Rapporto segnale/rumore |
Il rapporto segnale/rumore del segnale di accelerazione del tavolo vibrante deve essere superiore a 60 dB |
| Corsa di lavoro (campo di misura della deflessione) |
400 mm (campo espandibile 100 mm～2 m) |
| Campo di spostamento |
1 μm ～ 400 mm (Scalabile fino a 2 m) |
| Velocità nominale |
1,2 m/s |
| Accelerazione massima @1Hz |
Non inferiore a 0,5 g |
| Gamma di accelerazione |
(10-4～20)m/s2 |
| Massa massima del sensore di carico |
＞10kg |
| Dimensione del tavolo |
＞240mm×240mm |
| Massa equivalente delle parti in movimento |
8 kg |
| Vite del tavolo |
M5 (Può essere personalizzato in base alle esigenze) |
| Dimensione complessiva L×W×H |
Circa 1200 mm×300 mm×300 mm |
| Peso della piattaforma |
Circa 90 kg |
| Pressione di alimentazione del gas |
0,4～0,6 MPa |
| Portata massima del gas |
10 l/min |
| Distorsione della forma d'onda |
Nell'intervallo di risposta in frequenza di lavoro, la distorsione della forma d'onda di accelerazione centrale della mesa non è superiore al 5% |
| Rapporto di vibrazione laterale |
Nell'intervallo di risposta in frequenza di lavoro, l'ampiezza dell'accelerazione di vibrazione trasversale del centro della mesa non è superiore al 5% dell'ampiezza dell'accelerazione di vibrazione della direzione di vibrazione principale. |
| Stabilità |
Il tavolo vibrante vibra continuamente al punto di frequenza di riferimento di 16 Hz con l'ampiezza di accelerazione massima per 20 minuti. Entro qualsiasi intervallo di 2 minuti, la variazione massima della frequenza non è superiore allo 0,3% e la variazione massima dell'ampiezza dell'accelerazione non è superiore allo 0,5%. |
| Sensore di accelerazione standard |
| Sensibilità |
Non inferiore a 1000 mV/g |
| Gamma di risposta in frequenza |
CC-200Hz (±5%) |
| Campo di misura |
2 g |
| Risoluzione |
Inferiore a 10 μg |
| Non linearità |
0,1%FS |
| L'encoder fotoelettrico può essere utilizzato anche al di sotto di 10 Hz, risoluzione |
Non superiore a 10 nm |
| Sistema di controllo delle vibrazioni e software di taratura del controllo |
| Canali |
≥4 canali, ogni canale utilizza A/D indipendente |
| Cifra |
24 bit |
| Frequenza di campionamento |
Ogni canale è superiore a 20k |
| Interfaccia interferometro laser |
Interfaccia interferometro laser espandibile con funzione di deflessione |
| Tutto l'hardware è guidato dal software e il test di tutti i parametri del sistema completo è controllato dal programma. |
| Può eseguire seno a gradini e seno a sweep, taratura ampiezza-frequenza, taratura fase-frequenza e taratura linearità ampiezza del sensore misurato |
| È possibile calcolare la linearità dell'ampiezza, l'errore di frequenza dell'ampiezza e l'errore di fase del sensore |
| Report di test definito dall'utente, tutti i parametri di test e i risultati dei calcoli possono essere visualizzati nel report |
| Requisiti dell'ambiente di lavoro del sistema |
| Temperatura ambiente operativa |
5℃～+35℃ |
| Umidità relativa |
10% - 85% |
| Alimentazione |
220 V±10 V CA, 50 Hz±1 Hz, 3,5 kW |
| Requisito di aria compressa |
Non superiore a 0,6 MPa |
| Resistenza di messa a terra del laboratorio (Ω) |
≤4 |
