Calibratore digitale di vibrazioni per calibrare misuratori di vibrazioni e analizzatori
Tester di vibrazioni ISO10816
Frequenza (regolabile continuamente): da 10 a 1280Hz +0,01%
Applicazione per il calibratore di vibrazioni ISO10816 TMV-5031:
1. Può essere utilizzato per calibrare accelerometri di vibrazioni, trasduttori di velocità e di prossimità e anche strumenti di misura delle vibrazioni. Segnali sinusoidali standard a frequenze di 10, 20, 40, 80, 160, 320, 640 e 1280 Hz
2. Può generare dal calibratore l'ampiezza dell'accelerazione, della velocità e dello spostamento
3. Può essere definito tramite potenziometri e visualizzato su display digitali. È possibile generare vibrazioni sia orizzontali che verticali.
4. Il calibratore di vibrazioni TMV-5031 combina generatore di segnale sinusoidale, amplificatore di potenza, trasduttore standard e shaker in uno e presenta dimensioni ridotte
volume, alta precisione e facilità d'uso. Può essere utilizzato sia in laboratorio che in loco.
5. Standard internazionali: ISO10816
Specifiche:
Frequenza: Non fissa, Frequenza (regolabile continuamente): da 10 a 1280Hz +0,01%
Unità:
Accelerazione: m/s 2 (PICCO)
Velocità:
mm/s (RMS)
Spostamento: um (PK-PK)
Precisione dell'ampiezza:
Accelerazione (30m/s 2 pk, 80Hz) da 40Hz a 320Hz + 0,3dB + 1 cifra
da 10Hz a 1280Hz + 0,5dB +1 cifra
Velocità (25mm/sec pk, 80Hz) da 40Hz a 320Hz +0,5dB +1 cifra
Spostamento (10μm pk-pk, 80Hz) da 40Hz a 320Hz + 0,5dB + 1 cifra
Linearità della sonda di prossimità
Sonda: sonde da 5 mm e 8 mm Gamma: 0~4,0 mm
Display: display a 3 1/2 cifre per accelerazione, velocità o spostamento
Ampiezza massima di vibrazione e carico massimo:
Poiché il vibrostand utilizzato nel calibratore di vibrazioni TMV-5031 è piuttosto
piccolo, durante la calibrazione di trasduttori di peso diverso a frequenze diverse
anche l'ampiezza di uscita dei calibratori è diversa. Massima
l'ampiezza di vibrazione e il carico massimo sono correlati al massimo
accelerazione. Velocità massima e spostamento massimo in uscita generati
dal calibratore a una certa frequenza e con un certo peso del
trasduttore da calibrare. Le cifre specifiche sono visibili nella seguente
tabella.
|
Peso
Freq
|
<100g |
<250g |
<650g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Nota: Con una frequenza più alta il valore dello spostamento della vibrazione è molto
piccolo, quindi non ci sarà alcun segnale di vibrazione in uscita dal calibratore.
Dimensioni: 280 x 180 x 250 (mm)
Peso: 20 libbre, 9 kg
Temperatura: Funzionamento: 0℃ a 50 ℃
Stoccaggio: -20℃ a 70 ℃
Umidità: 90% senza condensa

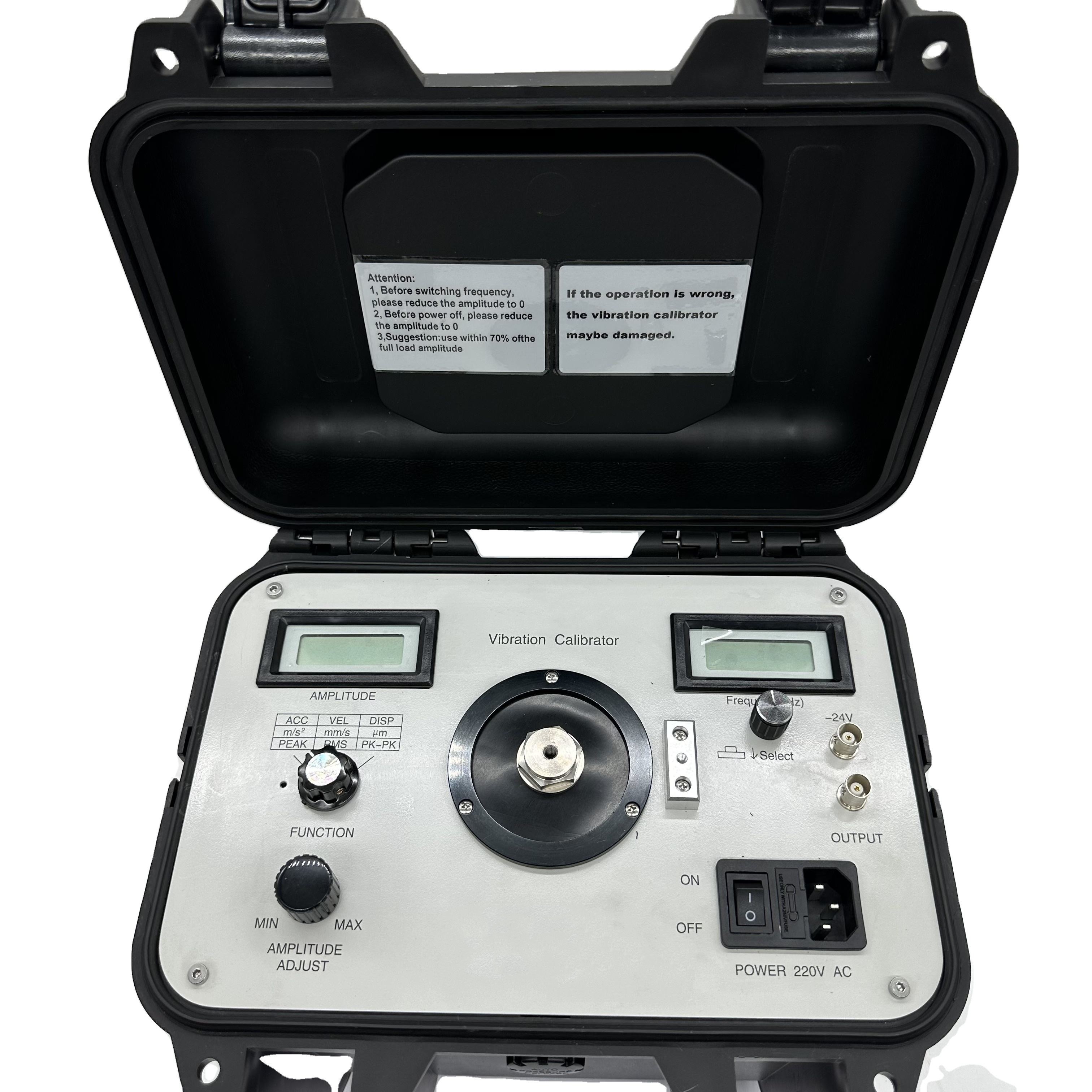

Il pannello di controllo del calibratore di vibrazioni TMV-5031 è mostrato come
segue:
1. Display dell'ampiezza di uscita delle vibrazioni Mostra l'ampiezza dei diversi
uscita del segnale di vibrazione del calibratore
2. Potenziometro di calibrazione
3. Interruttore di selezione della funzione Spostamento dell'uscita del calibratore a
accelerazione, velocità o spostamento
4. Potenziometro per la regolazione dell'ampiezza di uscita
Regolazione del potenziometro per modificare l'ampiezza di vibrazione in uscita
5. Regolazione lenta dell'ampiezza di vibrazione in uscita
6. La tabella per il fissaggio del trasduttore da calibrare

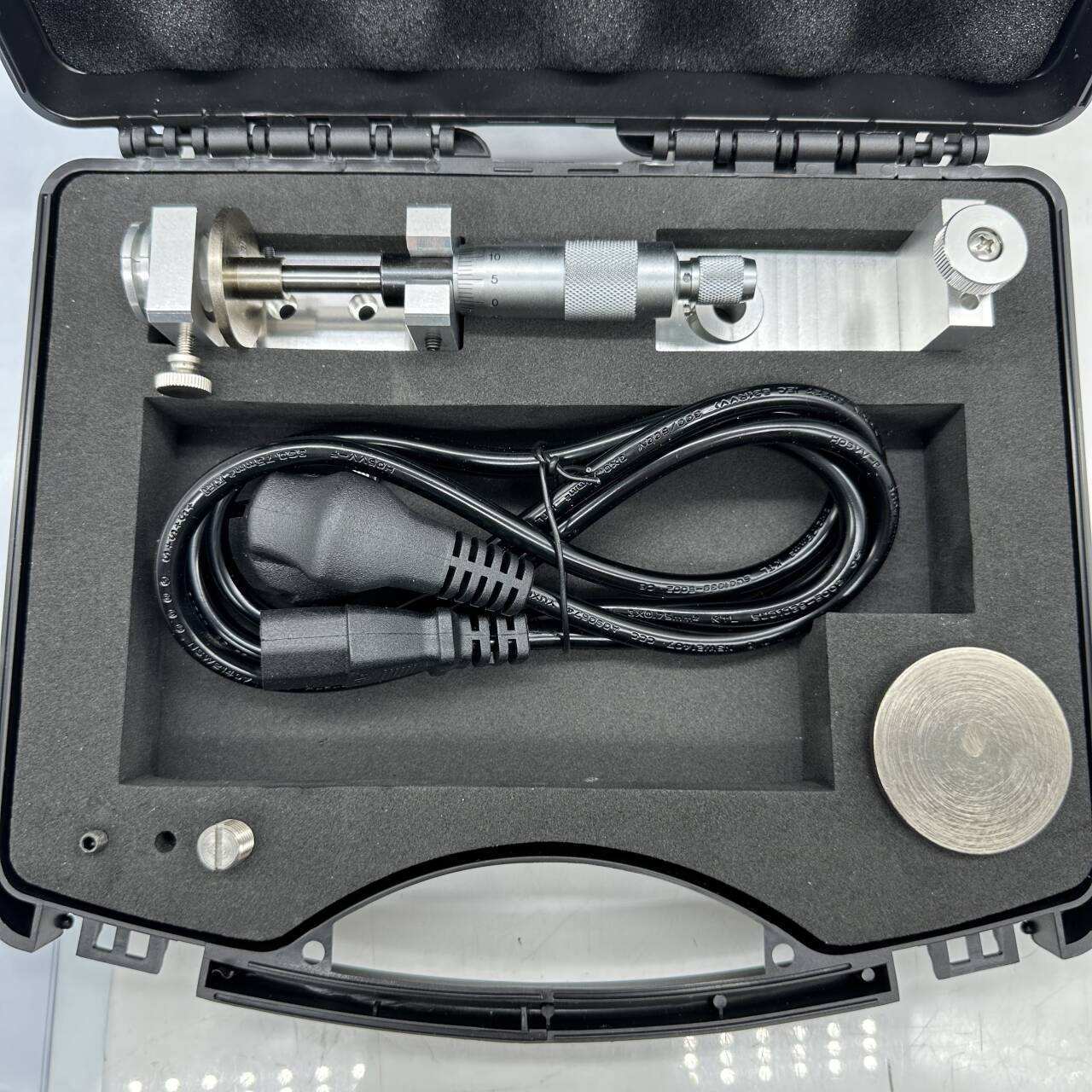

7. Il foro filettato per il fissaggio del supporto della sonda di prossimità
Durante la calibrazione della sonda di prossimità, il supporto del trasduttore è fissato
sul pannello di controllo attraverso questo foro filettato.
8. Interruttore di alimentazione 220 V CA
9. Presa per ingresso alimentazione 220 V CA
Utilizzato per collegare l'alimentazione CA a 220 V.
10. Presa per l'uscita di alimentazione
Per monitorare la forma d'onda del segnale di uscita dell'amplificatore di potenza
del calibratore.
11. Presa di uscita della tensione di – 24 V
Fornitura di alimentazione a – 24 V per il proximitor durante la calibrazione della prossimità
sonda.
12. Interruttore di selezione della frequenza
