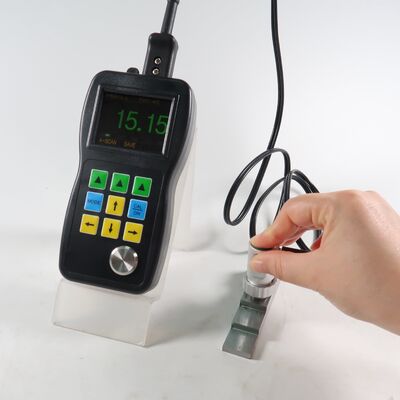

Misuratore di spessore ultrasonico serie TM282 con scansione A&B / attraverso rivestimento / software
Soluzione professionale per la misurazione dello spessore ultrasonico
Il misuratore di spessore ultrasonico a schermo a colori A/B-Scan TM282 è progettato professionalmente per risolvere varie difficili applicazioni di misurazione dello spessore in ambienti industriali.
Caratteristiche principali
Scansione A a colori live
Visualizzazione diretta della forma d'onda ultrasonica (scansione A) a colori sullo schermo. Essenziale per verificare l'accuratezza dei risultati del test e risolvere i problemi di misurazione. Parametri GAIN, BLACKING e GATE regolabili per letture ottimali.
Scansione B a colori live

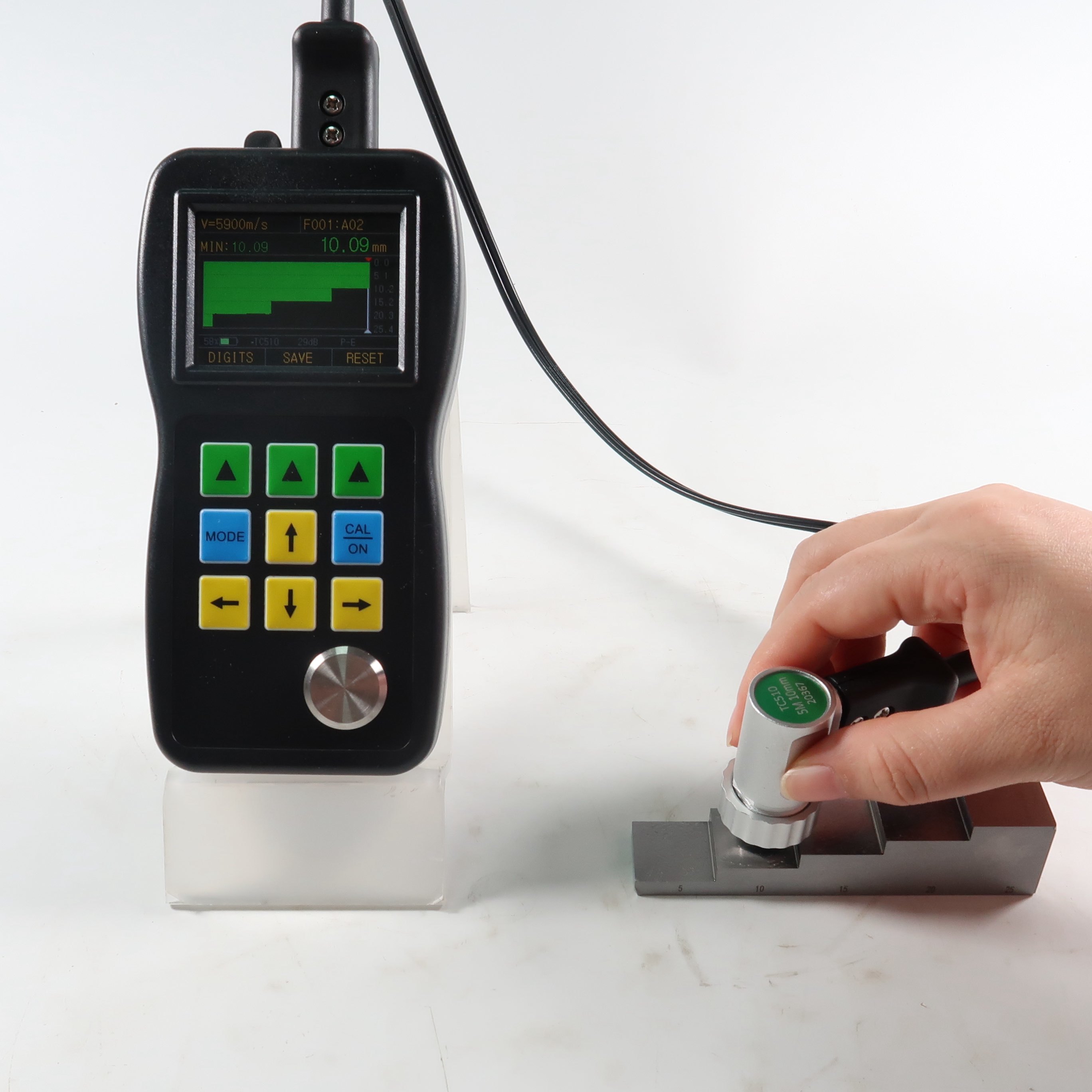

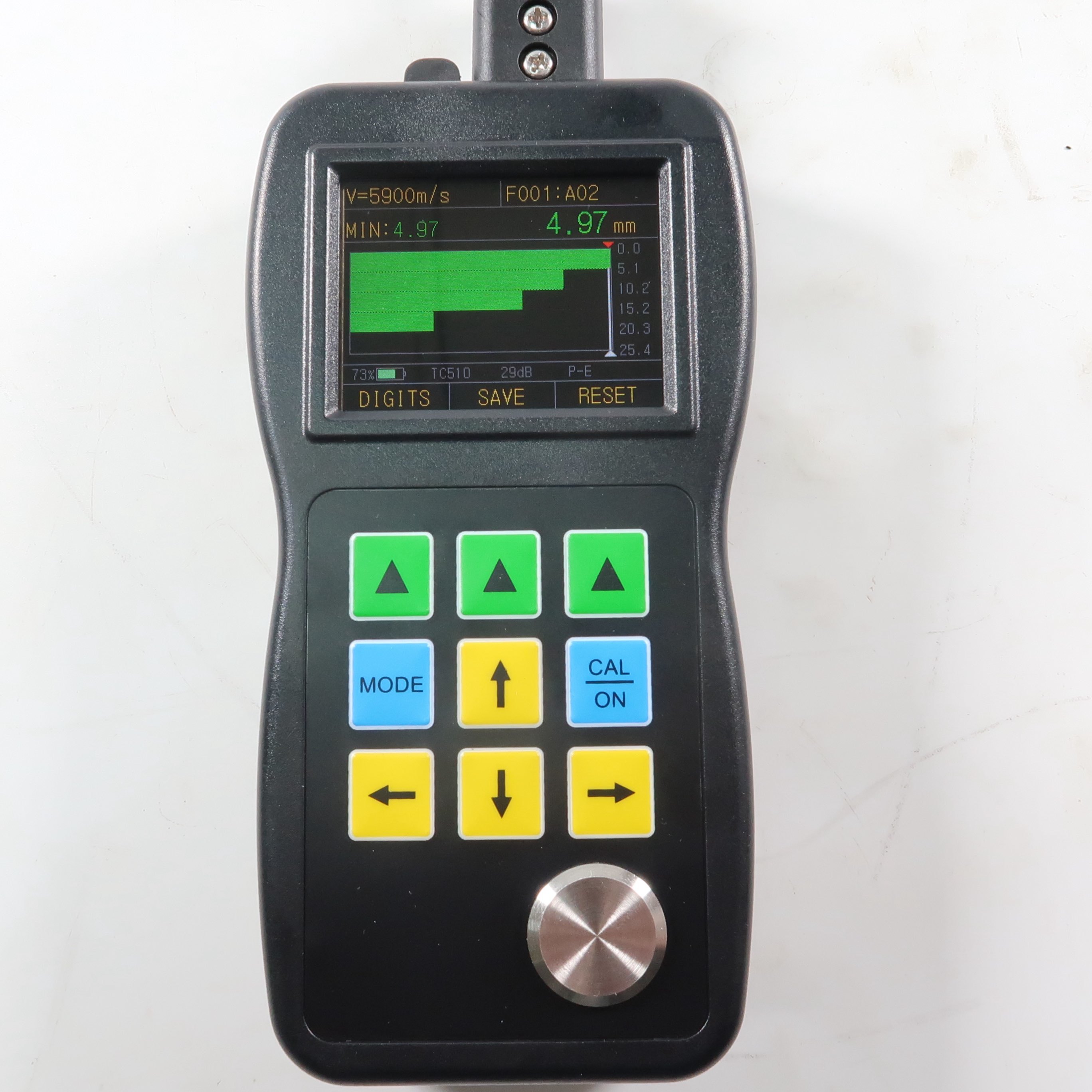

La funzione di scansione B basata sul tempo visualizza il profilo trasversale del pezzo. Cattura automaticamente i valori minimi con indicatori a triangolo rosso. Capacità di misurazione dello spessore punto per punto sull'immagine della scansione B.
Funzione Through Coating
Elimina la necessità di rimuovere il rivestimento. Ottenuto misurando due superfici inferiori continue del substrato con vantaggi significativi:
- Nessuna calibrazione zero richiesta
- Alta stabilità: non influenzata dalla pressione della sonda, dallo spessore dello strato di accoppiamento o dalla polvere superficiale
- Prevenzione della deriva zero
Funzione di spegnimento
Pulsante di spegnimento dedicato estende la durata della batteria conservando energia durante periodi prolungati di inutilizzo.
Funzionalità avanzate
- Differenza/Tasso di riduzione: Visualizza la variazione rispetto ai valori normali e calcola la percentuale di riduzione dello spessore
- Visualizzazione informazioni: LOS, min, max, lettura grande, velocità, zero, calibrazione, unità, freeze, durata batteria, livelli di guadagno, simboli eco
- Cattura Max./Min.: Visualizzazione simultanea dei valori di spessore corrente, minimo e massimo
- Modalità allarme: Cambiamenti di colore dinamici per le letture di spessore durante le condizioni di allarme
- Frequenza di aggiornamento: Selezionabile 4Hz, 8Hz e 16Hz per varie esigenze applicative
- Supporto multilingue: Cinese, inglese, spagnolo, tedesco
- Eco-Eco: Misura solo lo spessore del metallo, ignorando vernici e rivestimenti
- Data Logger: 99.999 punti dati di spessore con ID in file lineari o a griglia (capacità 400 file)
- Uscita: Connettore USB 2.0 full speed con software di reportistica DataView
- Display: OLED a colori da 2,4", 320 × 240 pixel, rapporto di contrasto 10.000:1
- Dimensioni: 156 mm (L) × 76 mm (L) × 38 mm (A)
- Peso: 285 g
- Temperatura operativa: -10°C a 50°C
Sonda standard TC510
Chip ceramico piezoelettrico ad alte prestazioni con guscio integrato in metallo pressofuso. Caratteristiche pratico design di separazione sonda e cavo per massima durata e prestazioni.
Confronto serie TM282
| Caratteristica |
TM282 |
TM282D |
TM282DL |
| Display a colori |
✓ |
✓ |
✓ |
| Scansione A live |
✓ |
✓ |
✓ |
| Scansione B basata sul tempo |
✓ |
✓ |
✓ |
| Controllo guadagno e gate |
✓ |
✓ |
✓ |
| Blanking |
✓ |
✓ |
✓ |
| Vernici e rivestimenti |
× |
✓ |
✓ |
| Data Logger |
× |
× |
✓ |
| Software DataView |
× |
× |
✓ |
Specifiche tecniche TM282DL
| Tipo di display |
OLED a colori da 2,4", 320×240 pixel, contrasto del display 10.000:1 |
| Principio operativo |
Eco a impulsi con trasduttori a doppio elemento |
| Intervallo di misurazione |
0,50 mm a 508 mm (0,02" a 20,00"), a seconda del materiale, della sonda e delle condizioni superficiali; Modalità E-E: 3-50 mm in condizioni |
| Risoluzione di misurazione |
Selezionabile 0,01 mm, 0,1 mm (selezionabile 0,001", 0,01") |
| Unità |
Pollice o Millimetro |
| Modalità di rettifica |
RF+, RF-, HALF+, HALF-, FULL |
| Modalità di visualizzazione |
Normale, cattura minimo/massimo, DIFF/RR%, scansione A, scansione B |
| Correzione percorso V |
Automatico |
| Frequenza di aggiornamento |
Selezionabile 4Hz, 8Hz, 16Hz |
| Intervallo di velocità del materiale |
500-9999 m/s (0,0197-0,3939 in/µs) |
| Lingue |
Inglese, francese, tedesco, spagnolo, cinese |
| Impostazioni allarme |
Allarmi minimo e massimo. Intervallo da 0,25 mm a 508 mm (da 0,010" a 20,00"). Cambio colore forma d'onda dinamico all'allarme |
| Requisiti di alimentazione |
2 batterie formato AA |
| Tempo operativo |
Circa 40 ore |
| Spegnimento strumento |
Selezionabile SEMPRE ACCESO o SPEGNIMENTO AUTOMATICO dopo 5, 10, 20 minuti di inattività |
| Temperatura operativa |
-10°C a +50°C (+10°F a +12°F) |
| Dimensioni |
158 mm × 76 mm × 37 mm (A × L × P) |
| Peso |
285 g batterie incluse |

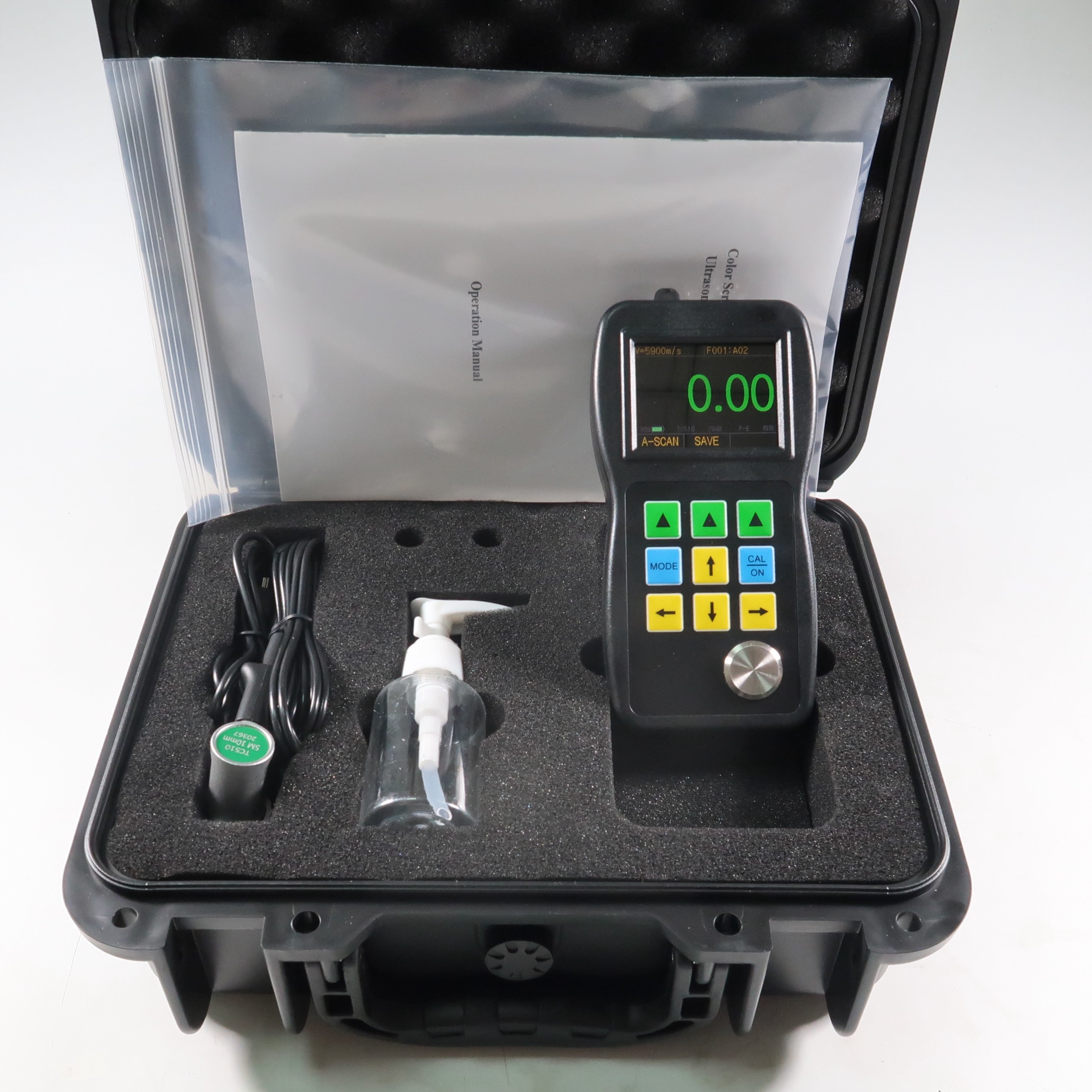

Contenuto della consegna standard - TM282DL
| Componente |
Quantità |
| Corpo principale |
1 |
| Sonda |
1 |
| Batteria |
1 |
| Accoppiante |
1 |
| Custodia |
1 |
| Manuale operativo |
1 |
| Cavo USB |
1 |
| Software |
1 |
