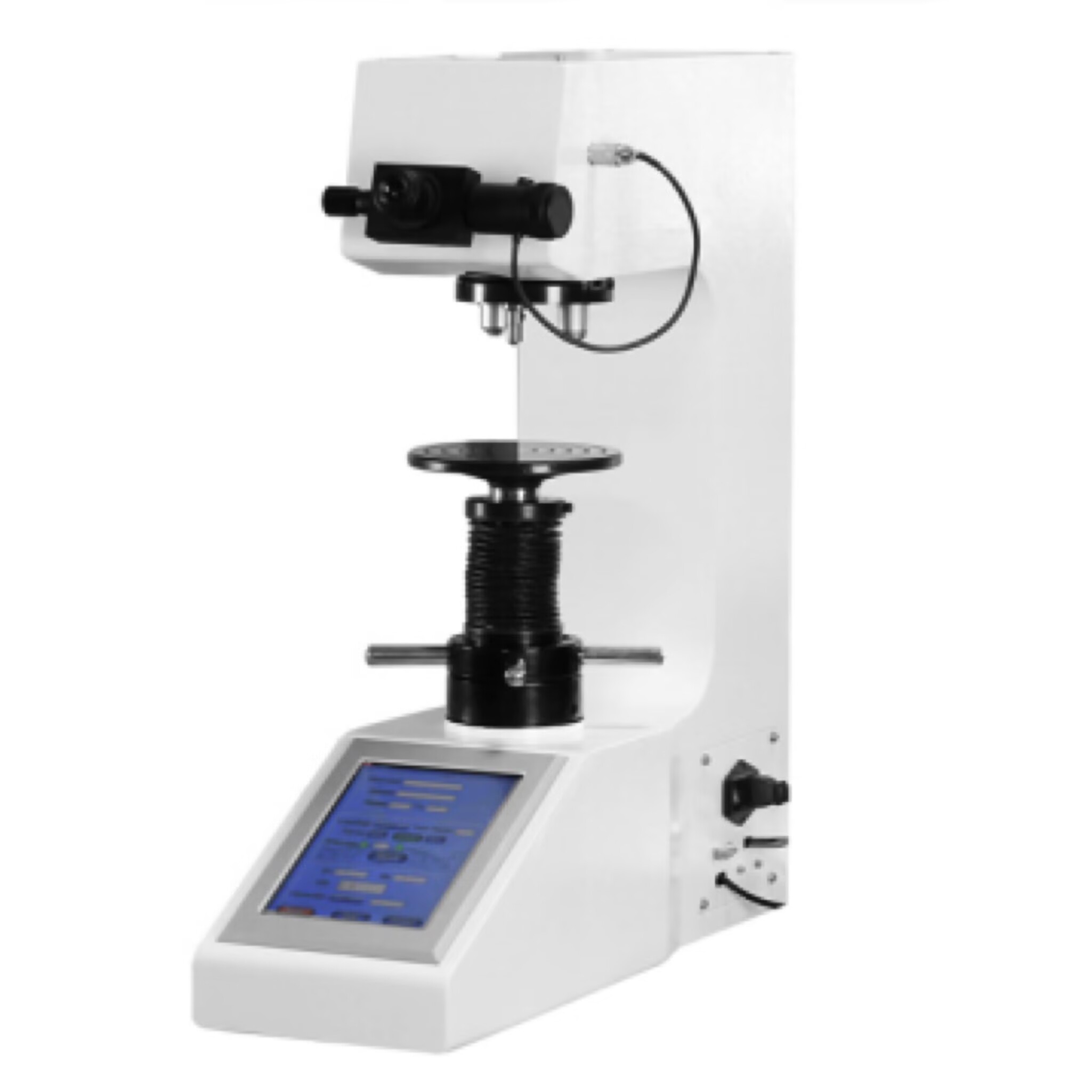

Tester digitale di durezza Vickers per torretta automatica avanzata TMHV-5MDX/TMHV-10MDX/TMHV-30MDX/TMHV-50MDX
I. PrDeduct Descrizioneione
TMHV-MDX torretta automatica touchscreen digitale Vickers testatore di durezza è un modello:
1. Impostazioni di forza di prova multiple, valori di forza tra cui scegliere
2Torretta automatica
3. I valori di durezza vengono visualizzati automaticamente
4. Interfaccia touchscreen da 8 pollici per un facile utilizzo
II.Caratteristiche principali
1. Forze di prova multiple, che soddisfano tutte le forze di prova nell'intervallo specificato nella norma.
2Interfaccia touchscreen da 8 pollici per un facile utilizzo.
3La torre rotante è dotata di due diversi obiettivi di ingrandimento, 10X e 20X (5X e 40X sono opzionali), che consentono di eseguire una scansione estesa del profilo del campione a bassa ingrandimento se necessario.
4. Si possono misurare obiettivi di ingrandimento 10X e 20X (5X, 40X), 40X (opzionale).
5Durante la prova, l'indenter e l'obiettivo si alternano automaticamente e il punto di prova viene posizionato automaticamente con precisione.
6La taratura può essere effettuata secondo blocchi di durezza standard o scale di lunghezza, e la correzione della durezza viene effettuata automaticamente in base ai valori di durezza alta, media e bassa,rendendo i valori di durezza più accurati.
7I vari valori di durezza possono essere convertiti tra loro.
8Tutti i parametri e i risultati delle prove sono salvati in formato Excel su una chiavetta USB, facilitando l'elaborazione dei dati e l'uscita dei rapporti di ispezione.
9I parametri di impostazione dei test sono protetti da password.
10La fonte luminosa utilizza luci a LED, che hanno una lunga durata e non richiedono la sostituzione della lampadina.
11. Fotocamera integrata per immagini più chiare (opzionale).
12. Sono disponibili più lingue, tra cui cinese e inglese.
13Equipaggiato con un'interfaccia RS-232, può essere collegato a un computer (opzionale).
III. Parametro tecnicos
| Modello |
TMHV-5MDX |
TMHV-10MDX |
TMHV-30MDX |
TMHV-50MDX |
| Forza di prova |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N) (0,2Kgf è facoltativo) |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N) |
0.5Kgf (4.90N),
1.0 Kgf (9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N), 15.0Kgf ((147N), 20.0Kgf ((196N), 30.0Kgf ((294N)
0.3Kgf (facoltativo)
|
1.0 Kgf ((9.8N),
2.0Kgf(19.6N),
2.5Kgf ((24.5N),
3.0Kgf(29.4N),
5.0Kgf ((49.0N),
10.0Kgf ((98.0N), 15.0Kgf ((147N),
20.0Kgf(196N),
30.0 Kgf ((294N), 40.0 Kgf ((392N),
50.0Kgf ((490N)
(0,5 kgf è facoltativo) |
| Applicazione delle norme |
GBT4340.1, GBT4340.2, ASTM_E92 |
| Conversione del valore di durezza |
Secondo le norme GB1172-99 e ASTM |
| Accuratezza conforme |
JJG260-91, JIS B 7725, JIS B 7734, GB/ T3430.2-99
ASTM E-384, ISO 6507-2, ISO 4546 |
| Metodo di carico |
Caricamento automatico/tenuta/scarico |
| Gira il meccanismo della torre |
Automatico, manuale.
L'obiettivo - inseritore - rotazione automatica dell'interruttore obiettivo.
La torretta automatica fornisce una sequenza rapida e semplice di operazioni senza la necessità di ruotare manualmente la torretta per la commutazione automatica della testa dell'obiettivo.
Il centro della lente obiettiva coincide con il centro dell'indentore con elevata precisione con un errore inferiore a 1 micron,garantire un posizionamento preciso della pressione del campione e una posizione centrale regolabile della lente obiettiva. |
| Unità di prova minima |
0.01 mu m |
| Dati in uscita |
Il display LCD legge e salva direttamente su un'unità USB in formato EXCEL |
| Convertire la righe |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
| Intervallo di prova di durezza |
8 ~ 2900HV |
| Provare il metodo di applicazione della forza |
Automatico (carico, tenuta, scarico) |
| Occhiali di misura |
10x elettronico (15x facoltativo) |
| Lenti |
×10x,×20x (5X, 40X facoltativo) |
| Ingrandimento totale |
100X, 200X (50X, 400X facoltativo) |
| Tempo di tenuta della forza di prova |
1 ~ 99 |
| Altezza massima ammissibile del campione |
180 mm |
| Distanza dal centro dell'indentore alla parete esterna |
160 mm |
| Dimensione |
580*190*700 mm |
| Peso |
Circa 55 kg. |
| Fornitore di alimentazione |
AC220V+5%, 50-60 Hz |
IV.Interfaccia operativa
L'interfaccia principale può misurare11tipi di bilanciere Vickers (50MDX).
Correzione del valore di durezza Correzione della forza di prova
V.Attrezzatura standard
