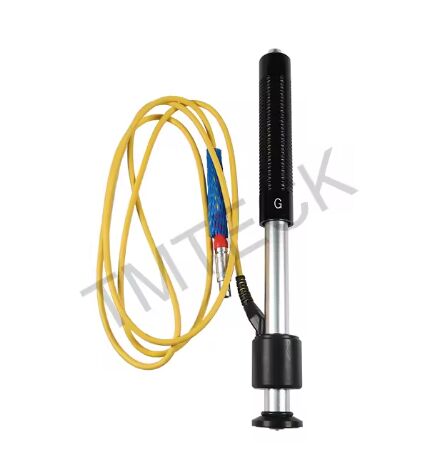

Dispositivo G con cavo, Sonda G con cavo per durometro con energia d'impatto 90mJ

G Impact Device With Cable ,G Probe With Cable Of Hardness Tester With Impacting Energy 90mJ
G Impact Device With Cable ,G Probe With Cable Of Hardness Tester With Impacting Energy 90mJ
G Impact Device With Cable ,G Probe With Cable Of Hardness Tester With Impacting Energy 90mJ
Informazioni di base
Luogo di origine: Cina
Marca: TMTeck
Numero di modello: G
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: Cartone
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: settimane 100PCS/Two
Miglior prezzo Contattaci
Informazioni dettagliate
Energia di impatto: 90 mJ Dia, suggerimento di prova.: 5mm
Massimo. durezza del campione: 650HB Materiale della punta di prova: Carburo di tungsteno
Valore medio di rugosità della superficie del campione Ra:: 6.3 μm Tipo disponibile di dispositivo d'impatto: Testare acciaio di superficie grossa, spessa, pesante e ruvida

Descrizione di prodotto

Dispositivo di impatto tipo G, sonda G del durometro Leebcon energia d'impatto 90mJ

Si prega di notare che il connettore del cavo per il lato tester ha 3 pin e 4 pin.

3 pin è per il tipo europeo come Proceq 2.

4 pin è per la maggior parte dei tester cinesi

Caratteristiche:

Dispositivo di impatto G Punta di prova ingrandita, maggiore energia d'impatto (circa 9 volte quella del tipo D). Bassa richiesta sulla finitura della superficie di misurazione.
Solo per misurazioni nell'intervallo Brinell (max. 650 HB)
Applicazione: Componenti solidi es. fusioni e forgiati pesanti



lavoroprincipio:Il suo principio di base è che un corpo d'impatto con una certa massa colpisce la superficie del campione sotto una certa forza di prova. Vengono misurate la velocità d'impatto e la velocità di rimbalzo del corpo d'impatto a una distanza di 1 mm dalla superficie del campione. Utilizzando il principio elettromagnetico, l'induzione è proporzionale alla velocità. Tensione.



Materiale Metodo Dispositivo di impatto
D/DC D+15 C G E DL

Acciaio e acciaio fuso



 HRC 20~68.5 19.3~67.9 20.0~69.5   22.4~70.7 20.6~68.2
HRB 38.4~99.6     47.7~99.9   37.0~99.9
HRA 59.1~85.8       61.7~88.0
HB 127~651 80~638 80~683 90~646 83~663 81~646
HV 83~976 80~937 80~996   84~1042 80~950
HS 32.2~99.5 33.3~99.3 31.8~102.1   35.8~102.6 30.6~96.8

Lavorazione a freddo

acciaio per utensili

 HRC 20.4~67.1 19.8~68.2 20.7~68.2   22.6~70.2
HV 80~898 80~935 100~941   82~1009

Acciaio inossidabile



 HRB 46.5~101.7
HB 85~655
HV 85~802

Ghisa grigia



 HRC
HB 93~334     92~326
HV
Ghisa sferoidale HRC
HB 131~387     127~364
HV
Leghe di alluminio fuse HB 19~164   23~210 32~168
HRB 23.8~84.6   22.7~85.0 23.8~85.5

OTTONE (leghe rame-zinco)



 HB 40~173
HRB 13.5~95.3
BRONZO (leghe rame-alluminio/stagno) HB 60~290
Leghe di rame lavorate HB 45~315
Tipo di dispositivo di impatto disponibile

DC: Foro di prova o cilindrico cavo



D+15:

Scanalatura di prova o superficie rientrante



 C:Prova pezzi piccoli, leggeri, sottili e superficie di strato temprato



G:

Prova acciaio grande, spesso, pesante e superficie grezza

 E: Prova materiale a durezza super elevata DL: Prova scanalatura o foro stretto e sottile































































Condizioni di prova:

Tipo di dispositivo di impatto DC(D)/DL D+15 C G E

Energia d'impatto

Massa del corpo d'impatto

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

Durezza della punta di prova:

Diam. Punta di prova:

Materiale della punta di prova:

1600HV

3mm

Carburo di tungsteno

1600HV

3mm

Carburo di tungsteno

1600HV

3mm

Carburo di tungsteno

1600HV

5mm

Carburo di tungsteno

5000HV

3mm

diamante sintetico

Diametro del dispositivo di impatto:

Lunghezza del dispositivo di impatto:

Peso del dispositivo di impatto:

20mm

86(147)/ 75mm 50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g
Max. durezza del campione 940HV 940HV 1000HV 650HB 1200HV
Valore medio di rugosità della superficie del campione Ra: 1.6μm 1.6μm 0.4μm 6.3μm 1.6μm

Min. peso del campione:

Misura diretta

Necessita di supporto stabile

Necessita di accoppiamento stretto



>5kg

2~5kg

0.05~2kg



>5kg

2~5kg

0.05~2kg



>1.5kg

0.5~1.5kg

0.02~0.5kg



>15kg

5~15kg

0.5~5kg



>5kg

2~5kg

0.05~2kg

Min. spessore del campione Accoppiamento stretto

Min. spessore dello strato per tempra superficiale



5mm



≥0.8mm



5mm



≥0.8mm



1mm



≥0.2mm



10mm



≥1.2mm



5mm



≥0.8mm



Dimensioni dell'indentazione della punta


Durezza 300HV

Diametro di indentazione

Profondità di indentazione

0.54mm



24μm

0.54mm



24μm

0.38mm



12μm

1.03mm



53μm

0.54mm



24μm
Durezza 600HV

Diametro di indentazione

Profondità di indentazione

0.54mm



17μm

0.54mm



17μm

0.32mm



8μm

0.90mm



41μm

0.54mm



17μm
Durezza 800HV

Diametro di indentazione

Profondità di indentazione

0.35mm



10μm

0.35mm



10μm

0.35mm



7μm

--



--

0.35mm



10μ
