TR220 è un tester di rugosità di superficie portatilecon progettazione meccatronica, processore ARM ad alte prestazioni integrato e compatibile con molte norme nazionali come ISO, DIN, ANSI, JIS, ecc. Ha le caratteristiche di alta precisione di misura,Ampia gamma di misura, facile funzionamento, portatile e stabile. E ha una grande capacità di archiviazione dati, basso consumo di energia, sonno automatico e così via.Lo strumento è uno strumento integrato con un sensore, batteria al litio in polimero ad alta capacità, lungo tempo per il lavoro di misurazione, può ottenere la misurazione dei dati, visualizzazione, archiviazione, stampa Bluetooth e altre funzioni.Lo strumento è disponibile con accessori opzionali come il sensore di superficie curvaÈ ampiamente utilizzato per l'ispezione della rugosità superficiale in molti settori come la produzione automobilistica, l'usinaggio,attrezzature per la lavorazione dei metalli, stampa e imballaggio, fusione di stampi, ecc.
Caratteristiche del prodotto
l Si possono misurare 14 parametri di rugosità con ampio raggio di misura, con più parametri: Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
■ progettazione meccatronica, piccole dimensioni, peso leggero, facile da trasportare, facile da usare;
L'uso di uno stilo con guida a metà circondata migliora la gamma di misura;
l Metodo di filtraggio Gauss.D_P.RC.PC_RC;
l Compatibile con le quattro norme ISO, DIN, ANSI, JIS;
l Il display è pieno di informazioni, intuitivo e può visualizzare tutti i parametri e i grafici;
Il display LCD adotta il popolare display IPS da 2,0' con elevata luminosità e senza spazi morti, adatto a varie situazioni;
L'utilizzo di una batteria ricaricabile agli ioni di litio da 1000 mAh permette di lavorare a lungo senza effetto di memoria;
L'immagazzinamento di dati di grande capacità, può memorizzare 500 set di dati grezzi e forme d'onda;
l La funzione di spegnimento automatico e la progettazione hardware e software a basso consumo rendono lo strumento adatti a tutti i tipi di utilizzo in loco;
l può connettersi a una stampante Bluetooth dedicata per stampare i rapporti di misurazione in tempo reale;
l il sensore è munito di un dispositivo di protezione che protegge efficacemente lo stilo del sensore e garantisce la precisione delle misure;
L'utilizzo di un microprocessore ARM a bassa potenza per il calcolo e l'elaborazione dei dati, l'adozione di amplificatori operativi ad alta precisione e ADC, migliorando notevolmente la precisione di misurazione e la velocità di calcolo;
l supporto alla visualizzazione della forma d'onda e alla curva di velocità;
L opzioni linguistiche cinese/inglese.
Parametri di base
| Principio di rilevamento |
induttivo |
Distanza massima di trazione |
≤ 17,5 m m |
| Intervallo di misura |
320 μm |
Intervallo di misura |
Ra,Rq: 0,005μm 32μm;
Rz,Ry,Rt,Rp,Rm: 0,02 μm320 μm;
Rsm, Rs: 1 mm;
Rmr: 0~100%;
|
| Raggio della punta dell'ago |
5 μm |
Accuratezza |
00,001 μm |
| Materiale della punta dell'ago |
diamante |
Errore di valore |
≤ ± 8% |
| Forza misurata |
≤ 4 mN |
Variabilità del valore |
≤ 5% |
| Angolo dello stilo dell'ago |
90° |
Fornitore di alimentazione |
Batteria ricaricabile agli ioni di litio integrata/
adattatore di alimentazione esterno
|
| Raggio longitudinale del Leader |
45 mm |
Dati in uscita |
Bluetooth/USB |
| Misurazione dei parametri |
Ra. Rq. Rz. Rt. Rp. Rv. RS. RSm. Rsk. Rku. RPc. Ry. Rmax. R3z |
| Lunghezza del campione |
0.25mm, 0.80mm, 2.50mm |
| Durata della valutazione |
1L~5L facoltativo (L è la lunghezza del campione) |
| Dimensione complessiva |
156 mm × 55 mm × 46,5 mm |
| Peso dello strumento |
398 g |
| Ambiente di lavoro |
Temperatura: -20°C-40°C; umidità relativa: < 90%, nessuna vibrazione, nessun mezzo corrosivo intorno |
| Accessori opzionali |
Sensori di superficie curva, sensori di piccoli fori, sensori di scanalatura, sensori di scanalatura profonda, canne di estensione, stampanti Bluetooth, piattaforme di misura |

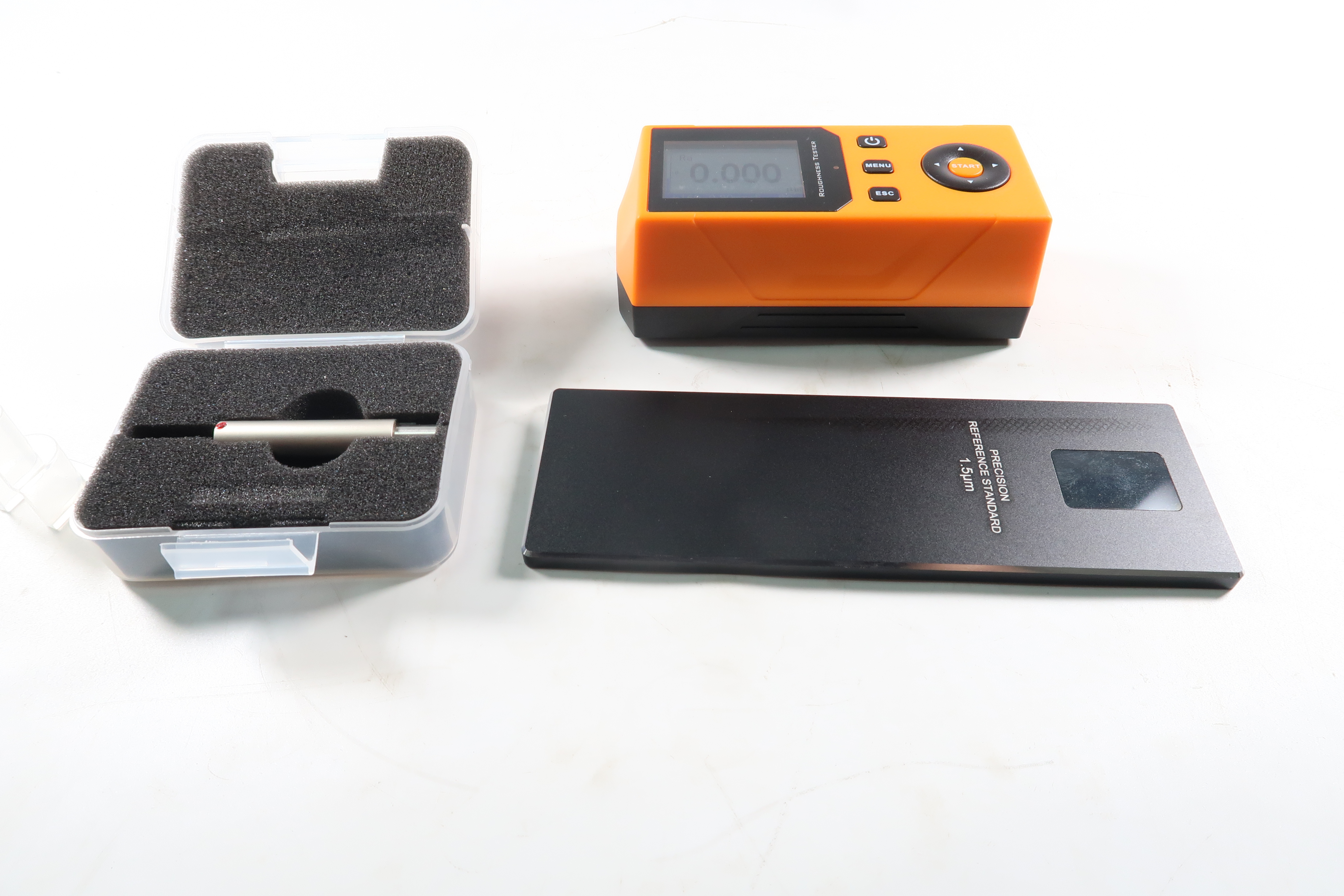

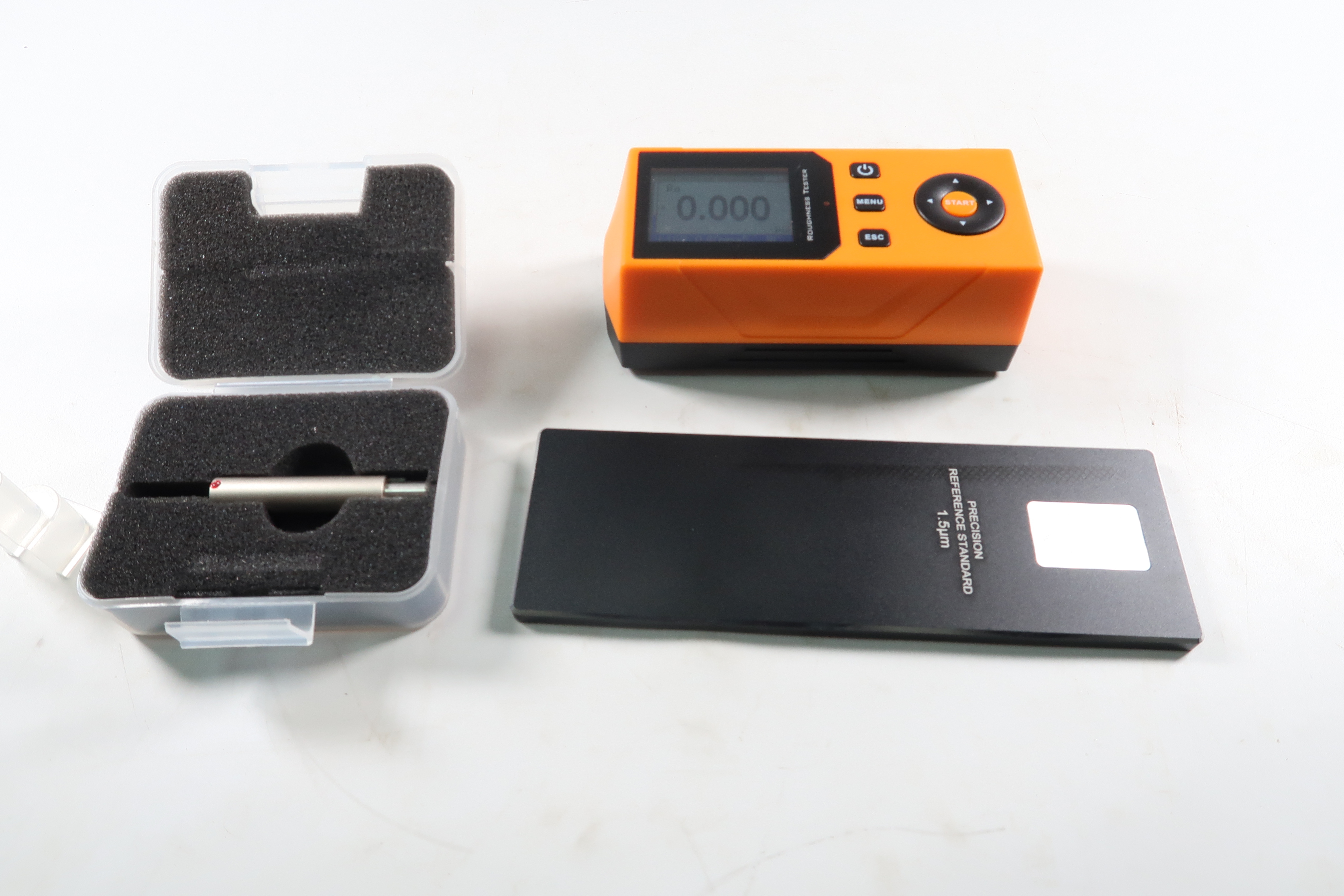

Configurazioni standard
| Numero di serie |
Nome |
Quantità |
Commento |
| 1 |
Ospite di prova della rugosità |
1 |
|
| 2 |
Cassa del sensore |
1 |
|
| 3 |
Sensore standard |
1 |
|
| 4 |
Cavo di trasmissione dati (cavo di ricarica) |
1 |
|
| 5 |

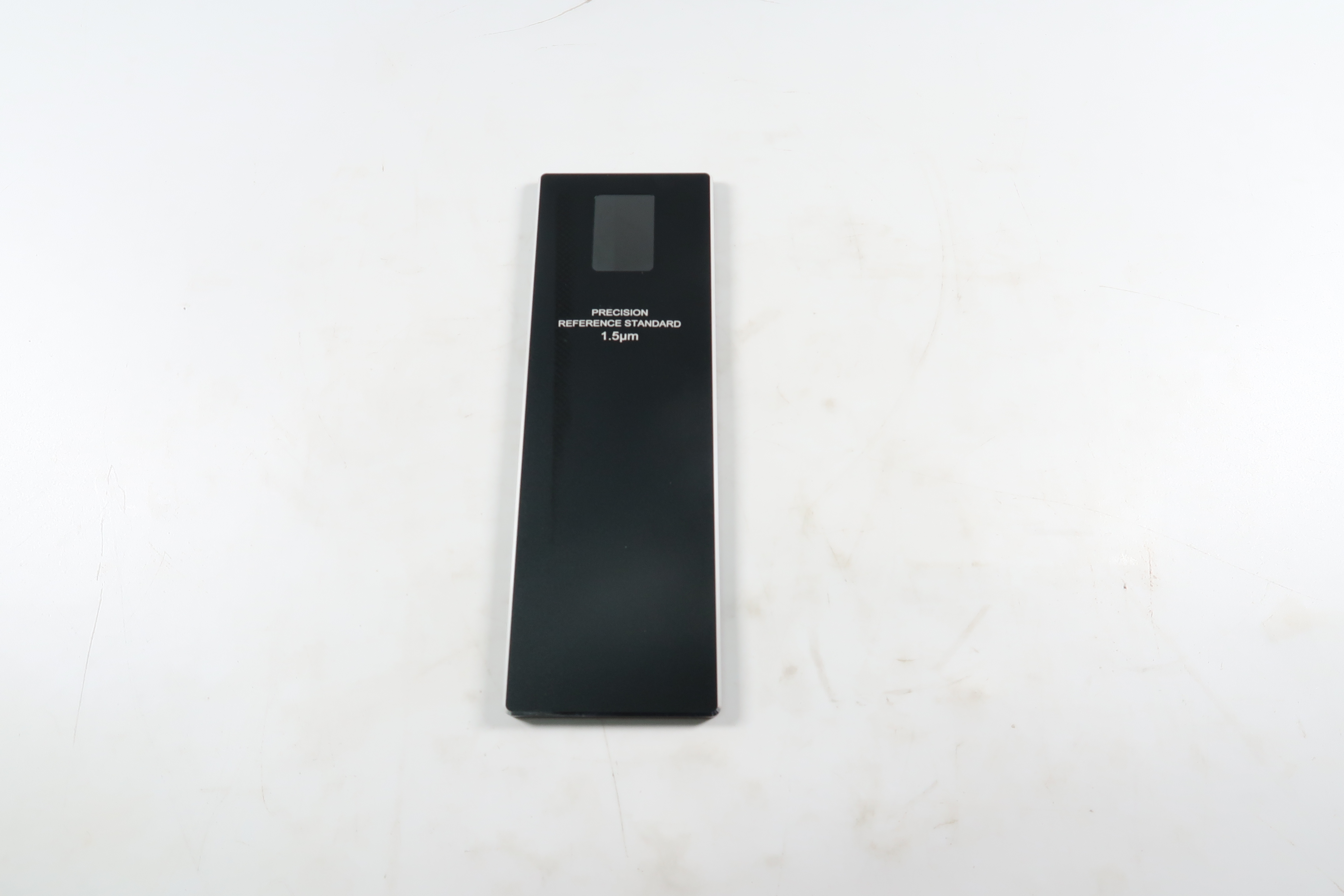

Blocco di prova standard di rugosità |
1 |
|
| 6 |
Caricabatterie 5V/2A |
1 |
|
| 7 |
Manuale |
1 |
|
| 8 |
Certificato |
1 |
|
| 9 |
Carta di garanzia |
1 |
|
| 10 |

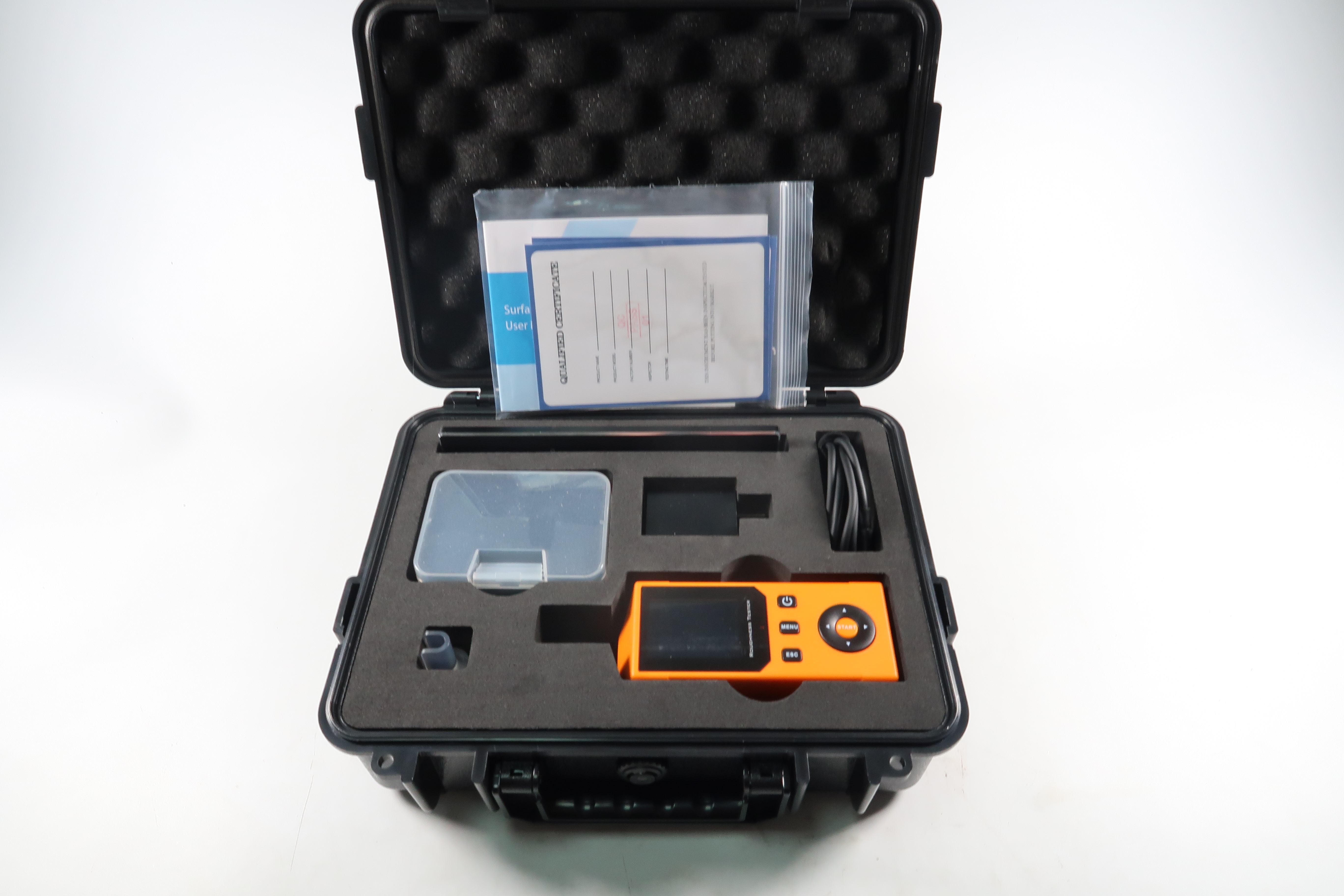

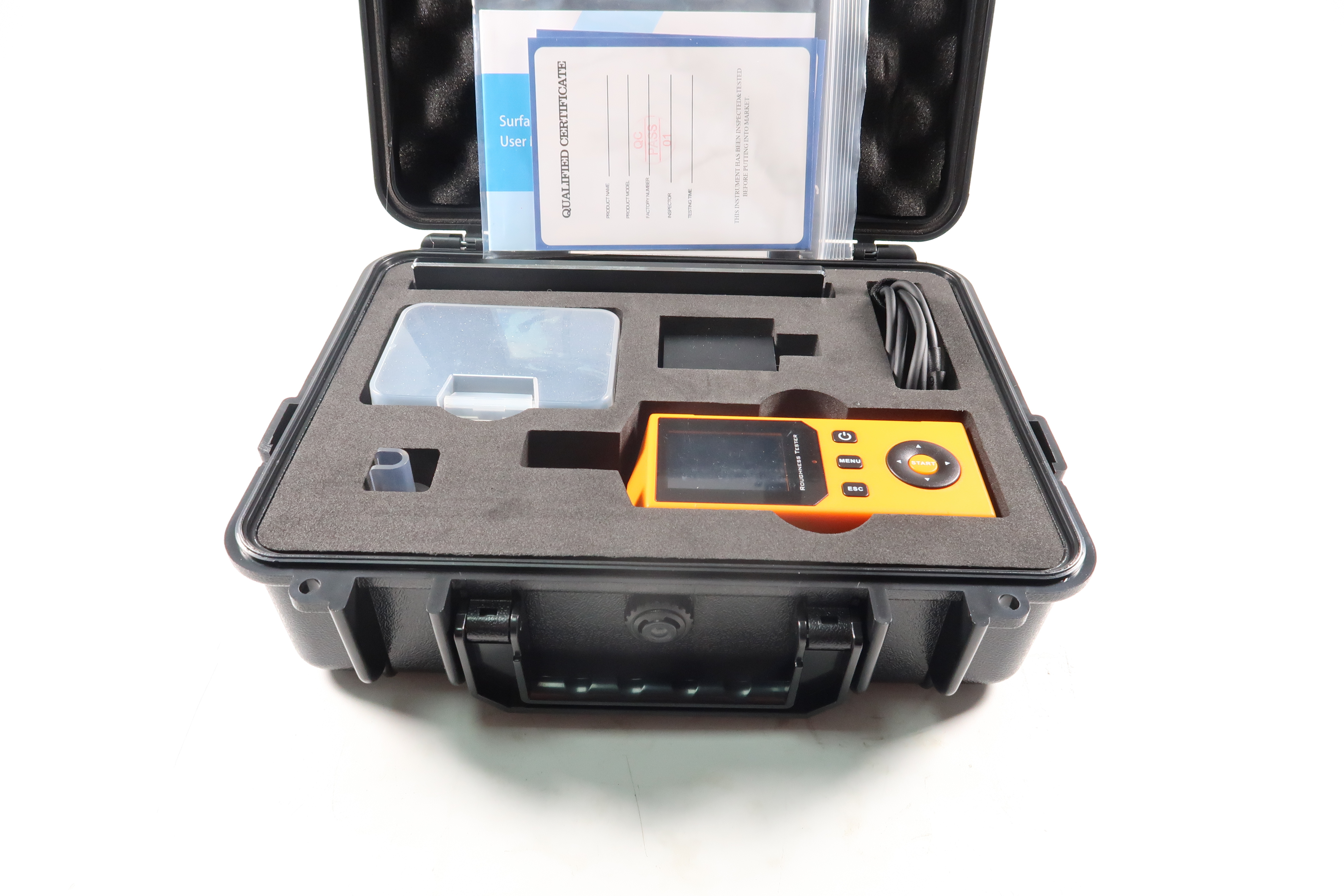

Casella degli strumenti |
1 |
|
