Panoramica
Il durometro Shore è un apparecchio per misurare prodotti in gomma vulcanizzata e plastica. Questo apparecchio ha tre modelli di Tipo A, Tipo C e Tipo D, i tipi A e D sono rispettivamente applicabili al test di materiali a bassa e media durezza e ad alta durezza.
Il tipo C si applica al test di materiale microporoso utilizzato per fabbricare scarpe, con un tasso di compressione del 50 percento, una sollecitazione di 0,049 MPa o superiore, e questo tipo di materiale è fatto di plastica gommosa e presenta bolle nella plastica. Questo durometro è conforme alle normative GB/T531, GB2411, HG/T2489, JB6148.
Principali parametri tecnici
1, Campo di misura: 0-100°
2, Errore di misura: entro 20-90°, l'errore è inferiore o uguale a ±1°
3, Risoluzione: 0,1°
4, Corsa dell'ago di pressione: 0-2,5 mm
5, Pressione finale della testa di pressione: Tipo A e C: 0,55N-8,05N Tipo D: 0-44,5N
Metodi di utilizzo
Quando si utilizza il campione, si dovrebbe posizionare il campione sul piano solido, tenere il durometro, mantenere l'ago di pressione a una distanza di almeno 12 mm dal bordo del campione, applicare una pressione sufficientemente delicata sul campione, e sul campione fino a completa estensione. fino a quando non viene premuto completamente e a contatto completo con il campione, quindi leggere il valore di calibrazione entro un secondo. In corrispondenza dei punti di misura che distano almeno 6 mm l'uno dall'altro, misurare i valori di durezza per cinque volte e calcolare il valore medio (per il materiale microporoso, la distanza tra i
punti di misura dovrebbe essere di almeno 15 mm). Per mantenere la stabilità delle condizioni e migliorare l'accuratezza della determinazione, si dovrebbe installare il durometro sullo stesso tipo di supporto di misura da una rete di produzione completa. Premere delicatamente su
Istruzioni per l'uso

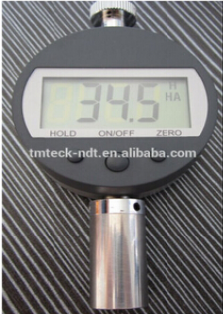

1, Prima dell'uso, verificare che il durometro visualizzi “00.0” in stato libero (se non viene visualizzato, è possibile premere il pulsante “ZERO”). Posizionare il durometro sulla lastra di vetro e l'indicatore dovrebbe puntare a un angolo di 100±1 gradi (l'estremità dell'ago di pressione e la superficie inferiore del
piede di pressione dovrebbero essere a stretto contatto con la superficie del vetro). Se l'indicatore non punta alla posizione zero, non può essere utilizzato. È meglio rispedirlo in fabbrica per la regolazione.
2 Durometro di tipo D sul piano di riferimento per controllare la posizione zero, sotto il carico pesante, la testa di pressione dura è facile da premere sul piano di riferimento, quindi deve essere posizionata sul blocco di calibrazione standard sul piano di riferimento, quando si opera con il durometro, l'allineamento dell'indentatore con il foro centrale del blocco di calibrazione, quindi premere il durometro, quando il piede dell'indentatore si unisce completamente con il blocco di calibrazione standard e il piano di riferimento, il durometro dovrebbe visualizzare 10±1HD (lo spessore del blocco di calibrazione 2,25 ± 0,0003 mm è uguale alla profondità di pressione del durometro in 10HD), se non è possibile visualizzare con precisione, anche il durometro non può essere utilizzato.
3 Il campione di gomma deve essere preparato secondo i requisiti di GB/T531; il campione di plastica deve essere preparato secondo i requisiti di GB2411; il campione di materiali microporosi in gomma deve essere preparato secondo i requisiti di HG/T2489.
4 Prima del test, il campione di gomma deve essere preparato secondo i requisiti di GB/T2941, GB/T2918 alla temperatura standard di laboratorio per il test.
5 Quando si misura il campione, il valore del durometro di tipo A è superiore a 90 gradi, si consiglia di utilizzare il durometro di tipo D. Quando si utilizza il durometro di tipo D, il valore è inferiore a 20 gradi, si consiglia di utilizzare il durometro di tipo A. Quando
Il valore del durometro di tipo A è di 10 gradi, non è accurato e il risultato della misurazione non può
essere utilizzato.
6, Dopo aver completato l'utilizzo del durometro, deve essere pulito e riposto nella scatola del dispositivo,
e conservato in un luogo asciutto per evitare l'umidità. Il supporto di misura deve essere pulito frequentemente e
essere rivestito con un po' di olio antiruggine per evitare che si arrugginisca, inoltre aggiungere olio n. 20 al
parti flessibili.
