Questa macchina è controllata automaticamente da PLC Siemens, azionata dal sistema di controllo, controllo del movimento del motore passo-passo, controllo automatico e preciso della direzione X, Y, Z, il taglio può essere modificato in base alla durezza del materiale, velocità di avanzamento, per ottenere il massimo effetto di taglio, con un'affidabilità e una capacità di controllo molto elevate.
1. Il touch screen visualizza vari dati di taglio, che sono più precisi, chiari a colpo d'occhio, posizionamento preciso e migliore posizionamento del pezzo durante il taglio.
2. Taglio a tranci, taglio a spinta piatta, taglio a spazzata e tre metodi di taglio funzionali. Durante il taglio, la velocità di taglio può essere regolata in base alla durezza del materiale per raggiungere lo scopo di tagliare rapidamente il pezzo. Quando si taglia un cilindro solido in acciaio, è possibile selezionare diversi metodi di taglio.
3. Per facilitare la pulizia della sala di taglio e la sicurezza del motore del mandrino, abbiamo adottato la separazione elettromeccanica; il motore della sala di taglio è protetto dall'isolamento impermeabile. L'ampia finestra di osservazione è installata sulla porta di protezione di sicurezza della sala di taglio, in modo che l'utente possa facilmente osservare l'intero processo di taglio del campione; la lampada di illuminazione a LED è installata nella sala di taglio per realizzare l'illuminazione efficace dell'intera area della sala di taglio; la luminosità e la chiarezza nella sala di lavoro sono aumentate;
4. Il design è più umanizzato, utilizzando il principio dell'ergonomia. La caratteristica più grande: bassa rumorosità, facile da usare, bell'aspetto, sicuro da usare. È una delle attrezzature necessarie per la preparazione dei campioni di laboratorio.

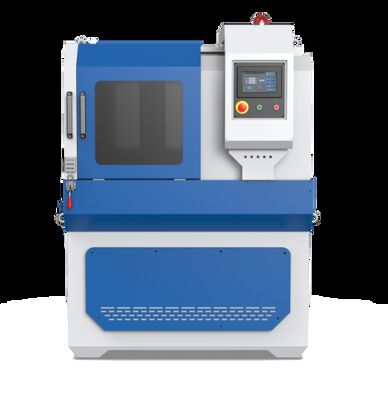

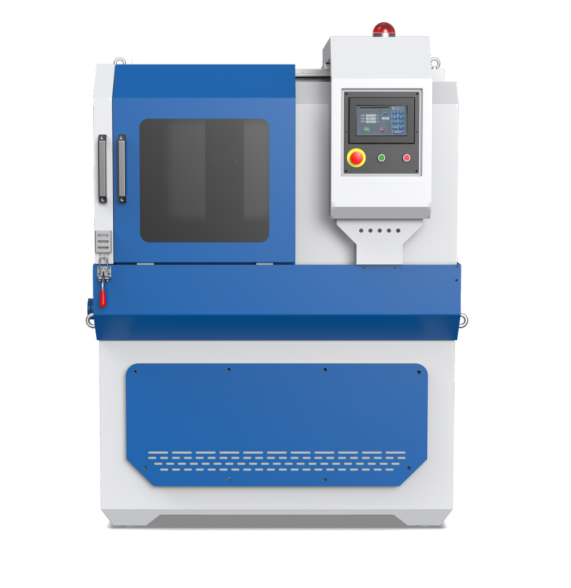

Forma del corpo; verticale. È composto principalmente da parte superiore (coperchio di sicurezza), parte centrale (telaio), porta scorrevole destra, porta laterale, telaio inferiore (scatola elettrica), dispositivo di fissaggio, pistola ad acqua di risciacquo e serbatoio dell'acqua di raffreddamento (indipendente).
Questa macchina da taglio, progettata per il taglio di grandi volumi di pezzi di grandi dimensioni, facilita la manutenzione delle parti della macchina e la gestione di pezzi di grandi dimensioni. Le porte scorrevoli e le porte a cerniera offrono più spazio e accesso illimitato, facilitando il caricamento di pezzi di grandi dimensioni nel posto giusto. Il pezzo può anche essere alimentato nella camera di taglio dall'alto, dalla parte anteriore, dalla sinistra, 3.
L'area di lavoro è completamente chiusa con una copertura protettiva trasparente per l'osservazione durante il taglio. Dotato di acqua di raffreddamento per fornire refrigerante di stoccaggio, evitare di utilizzare acqua di rubinetto come refrigerante. Al termine del lavoro di taglio, sciacquare il rubinetto con il lato sinistro, sciacquare i rifiuti interni e chiudere la porta di sicurezza.
II．Principaleparametrotecnico
Metodo di taglio: Taglio a tranci, taglio a spinta piatta, taglio a spazzata
Velocità di taglio: 0,01-1 mm/s (passo di regolazione 0,01)
Modalità di ripristino: Automatica
Sistema di controllo: Siemens PLC 7” touch screen LCD
Velocità di rotazione del mandrino: 2800 giri/min
Corsa massima: asse Z 130 mm； asse Y 200 mm； asse X 100 mm
Dimensioni del piano di lavoro: 128*320 mm 180*320 mm
Diametro massimo: φ 130 mm
Lama di taglio: 400*4*32 mm
Potenza di taglio: 4KW
Tensione: 380 V/50 Hz
Dimensione: 1350*1100*1750 mm (L×P×A)
III．Specifiche di controlloelettrico
1. Principio di controllo elettronico
Apparecchiatura di taglio per apparecchiature automatiche, utilizzando Siemens PLC, con touch screen LCD da 7 pollici. Ingresso alimentazione del sistema: trifase a quattro fili AC380V 50Hz.
IV．Introduzionealla funzione
Il funzionamento automatico è diviso in direzione asse Y, direzione asse X, direzione asse Z utilizzando il controllo del motore passo-passo, funzionamento touch screen.
Il pannello è dotato di un touch screen e di interruttori a pulsante per avvio, arresto e arresto di emergenza. Dopo aver acceso l'apparecchiatura, accendere l'interruttore di alimentazione principale, premere il pulsante di avvio, il sistema si accenderà e premere il pulsante di arresto, il sistema si spegnerà. Il pulsante di arresto di emergenza è il pulsante di arresto di emergenza del sistema. Premere il sistema per interrompere l'azione.
La schermata operativa è la seguente
1) Interfaccia principale
4) Immagine di visualizzazione-operazione X
Display the function of the equipment and equipment parameters and precautions.
