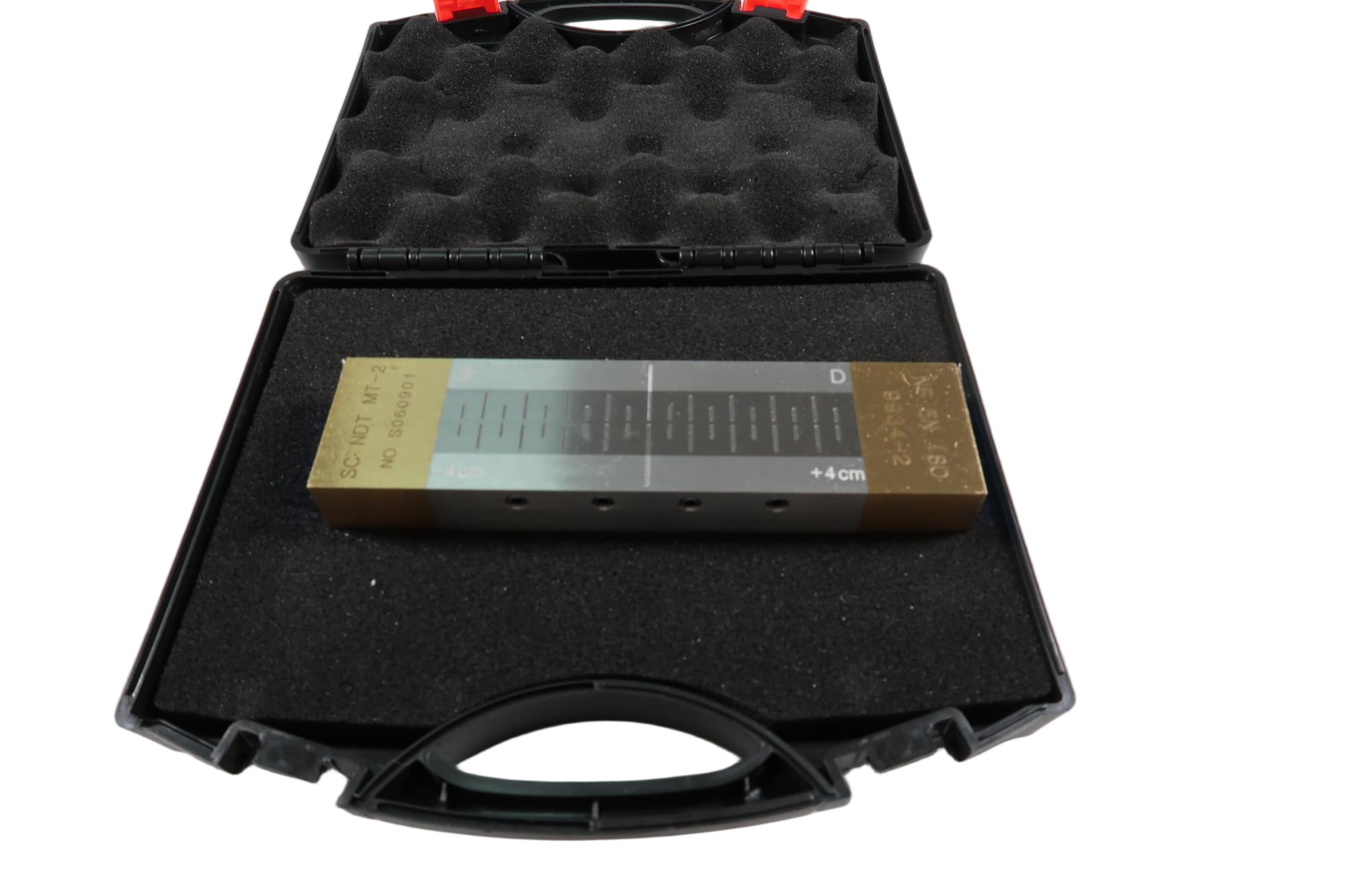

Blocco di prova di riferimento di particelle magnetiche di tipo II

Panoramica:(3112801)

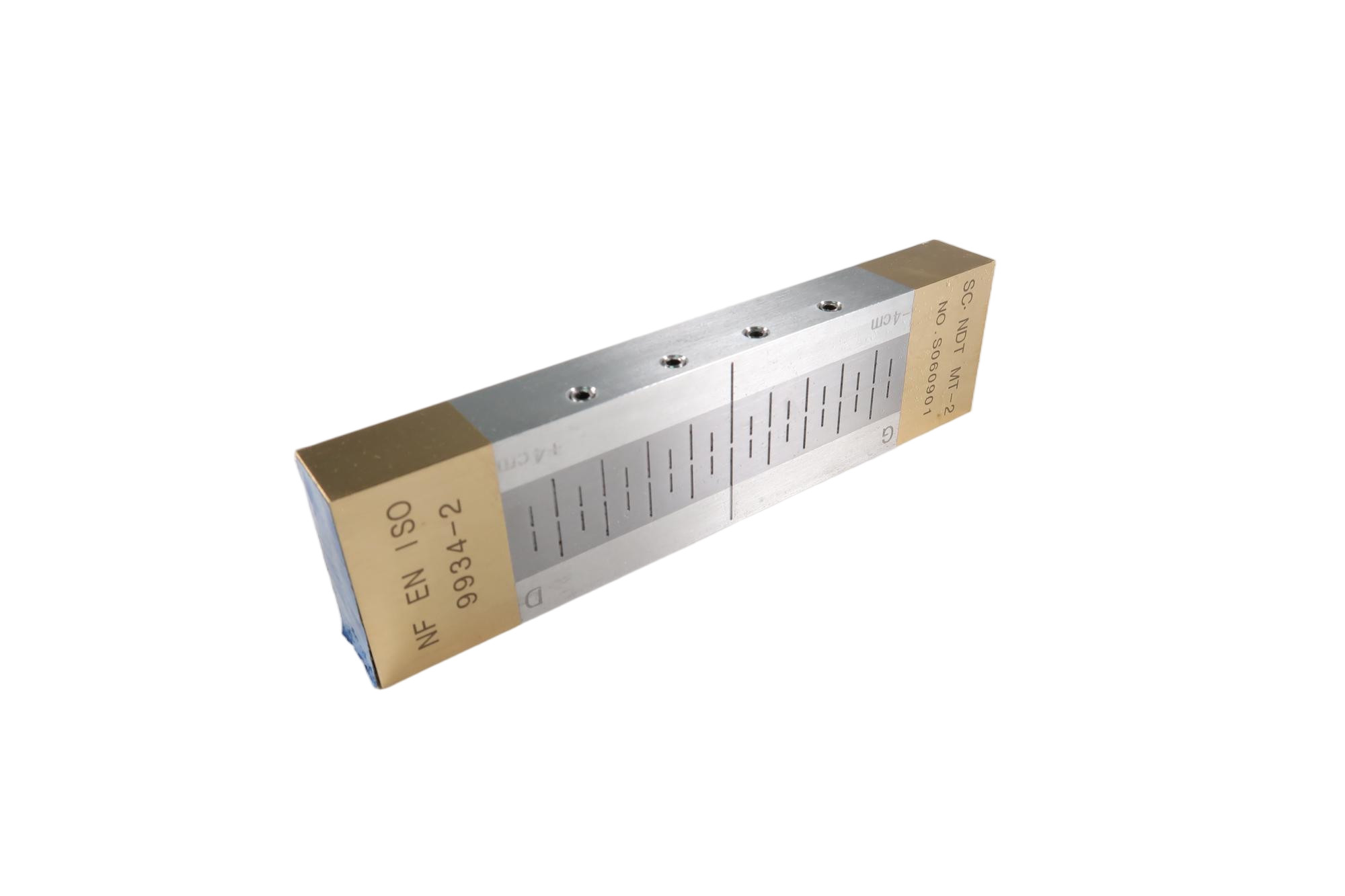

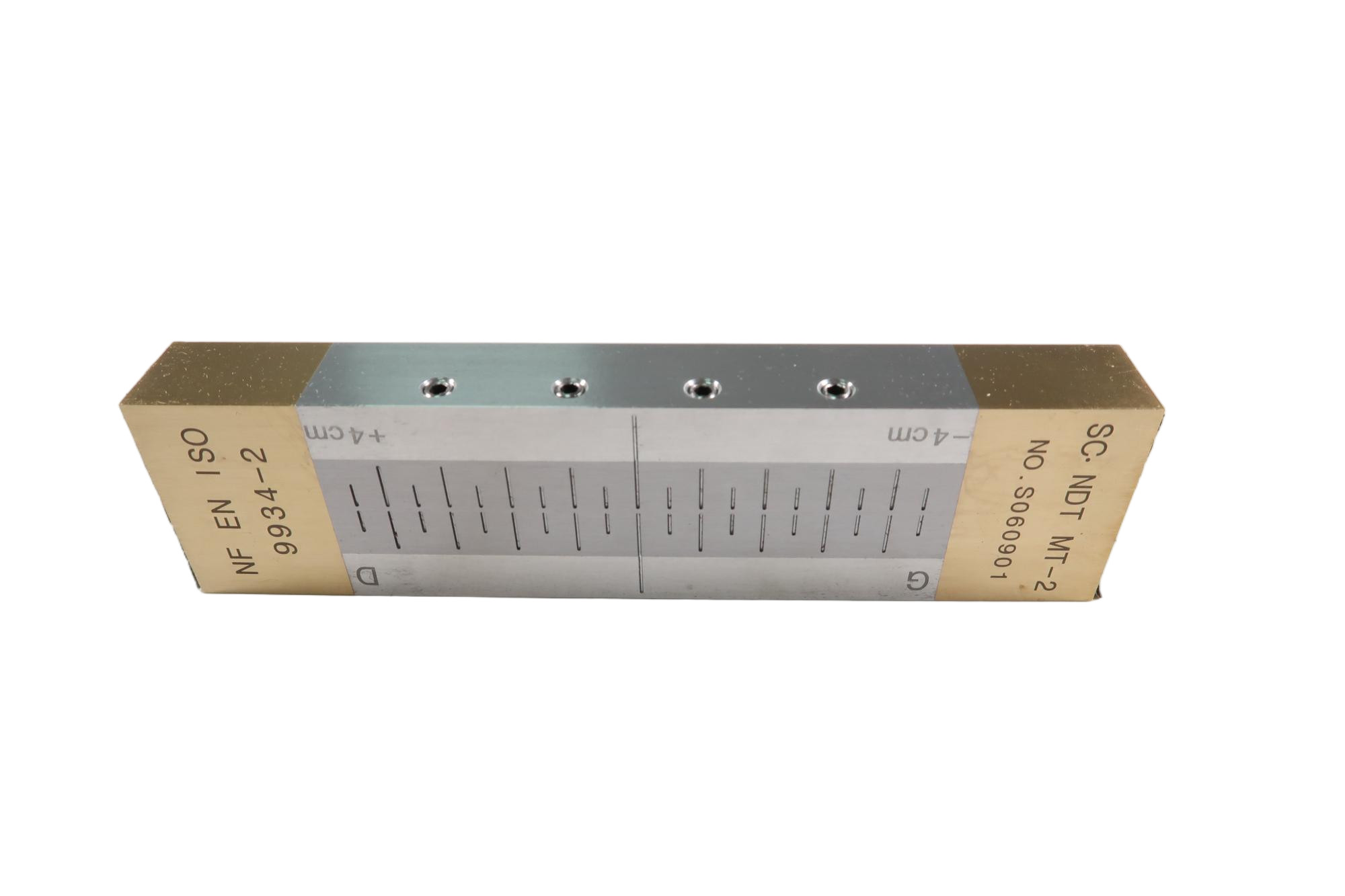

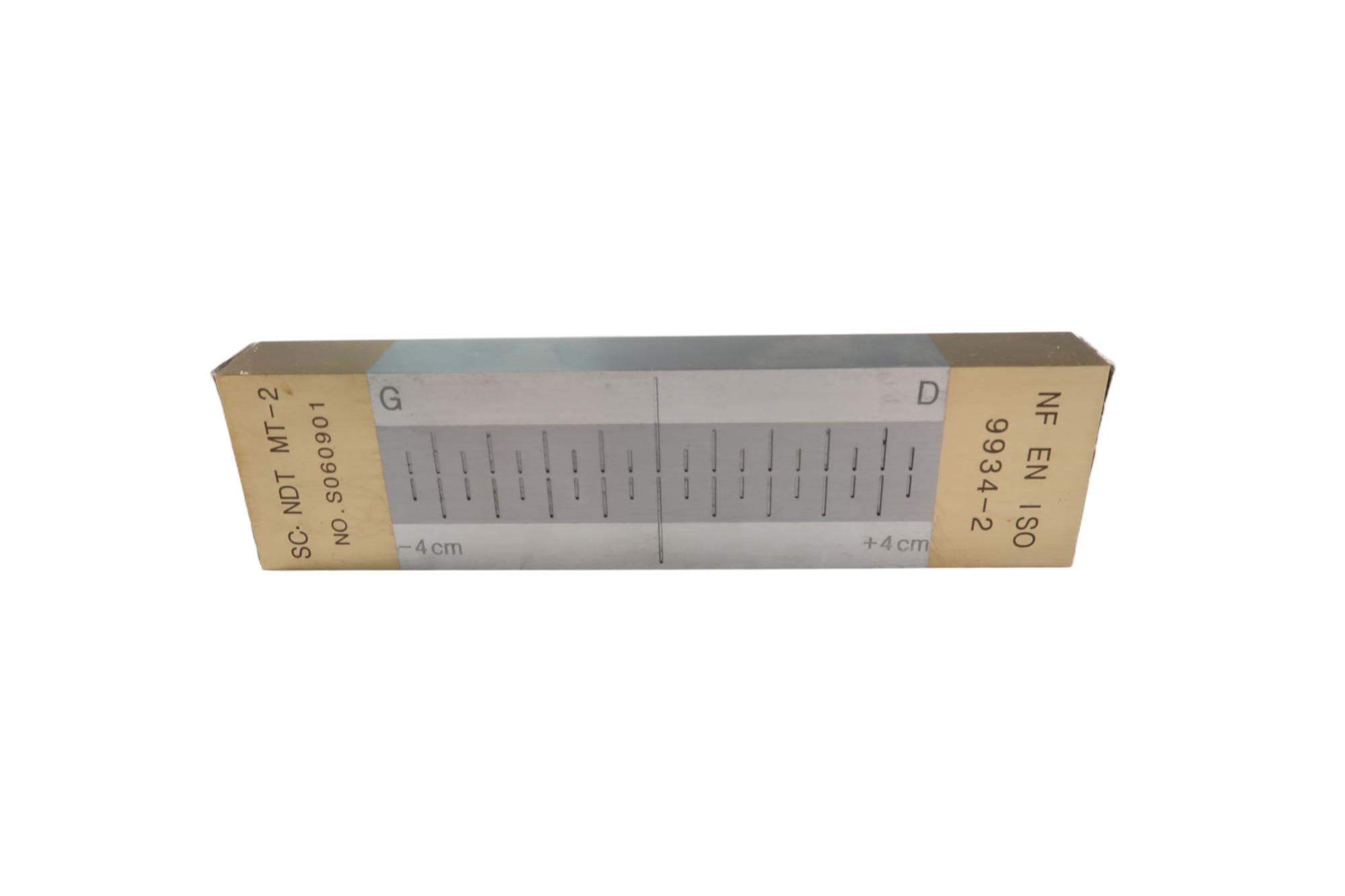

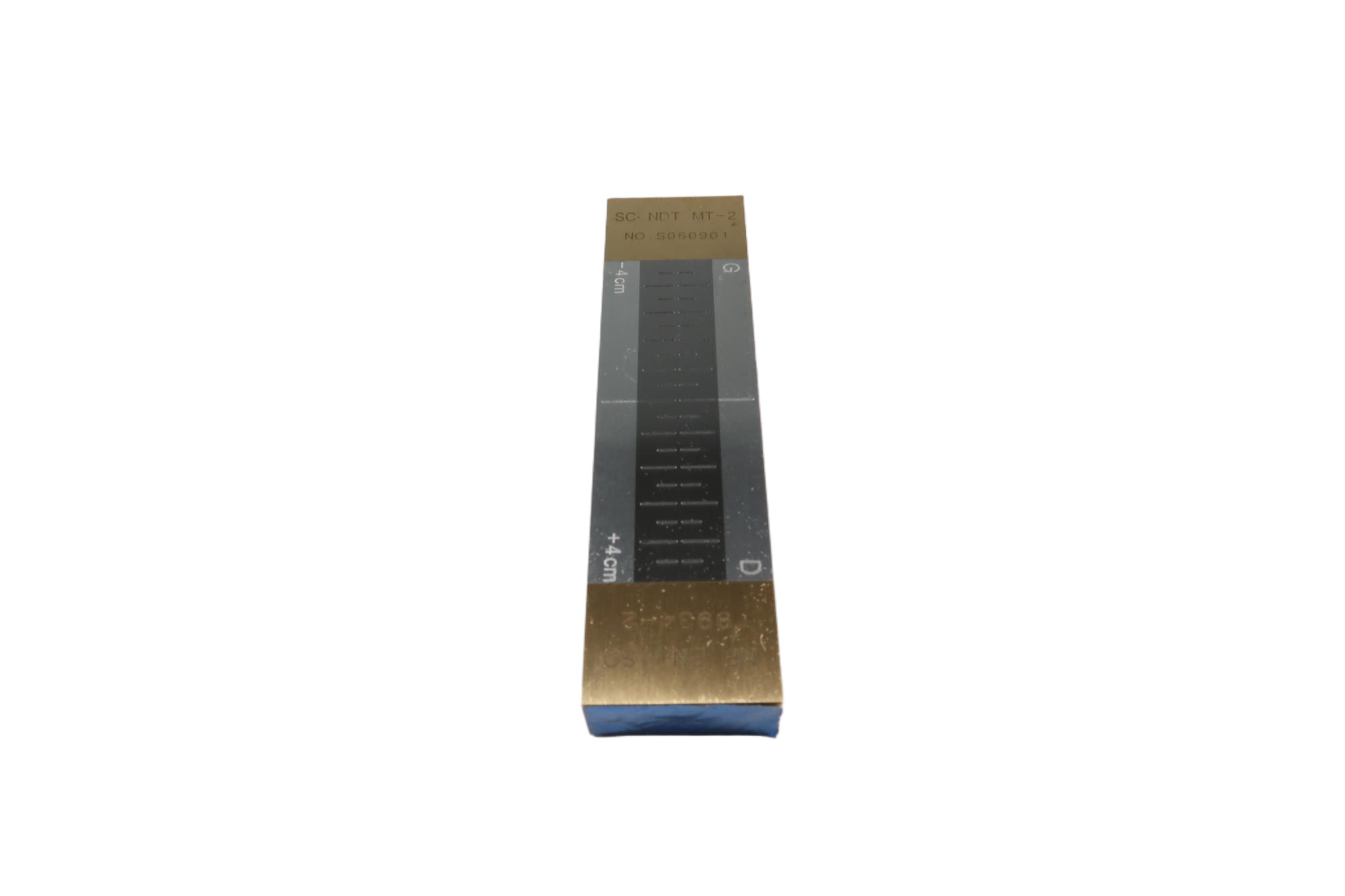

Il blocco di riferimento di tipo II è un corpo auto-magnetizzante che non richiede l'induzione di un campo magnetico esterno. È composto da 2 barre d'acciaio e 2 magneti permanenti. Viene utilizzato per testare le prestazioni delle particelle magnetiche. Le prestazioni possono essere indicate dalla lunghezza visualizzata. L'aumento della lunghezza indica prestazioni migliori. La lunghezza cumulativa visualizzata sui lati sinistro e destro deve essere utilizzata come risultato.

Conforme a:

Standard Q/CRRC J 73.1-2020, GB/T15822.2-2005 e IS09934.2-2:2002.

Dimensioni:

155*40*18mm

Fabbricazione:

1. Lavorare due pezzi di C15⁹(secondo EN10083-1¹⁰) barre d'acciaio quadrate con una dimensione di 10 mm quadrati e 100,5 mm ± 0,5 mm di lunghezza. Una staffa in acciaio e due rondelle protettive (entrambi materiali non magnetici) vengono lavorate per sostenere e proteggere i magneti.2. Ogni barra d'acciaio viene rettificata con una superficie di Ra≈1,6μm e una planarità di

<5μm. (Avvertenza: la temperatura della barra d'acciaio non deve superare i 50℃)Verifica:

Utilizzare un misuratore di intensità di campo tangenziale per misurare l'intensità del campo perpendicolare al difetto artificiale alle tacche +4 e -4.

Criteri di accettazione:

Valore di intensità in uscita della tacca -4: -100A/m±10% (ovvero -0,125mT±10%mT)

Valore di intensità in uscita della tacca +4: +100A/m±10% (ovvero +0,125mT±10%mT)

Posizione di misurazione
