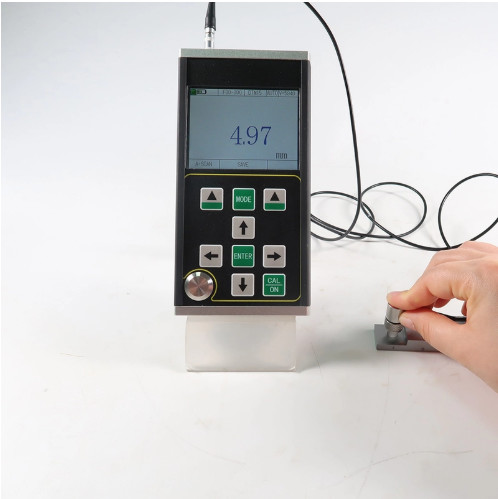

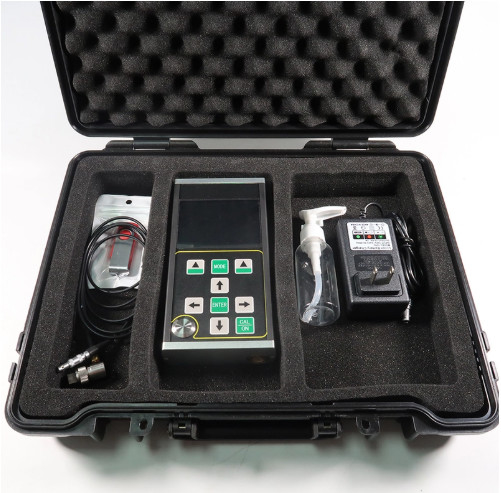

TM291 Misuratore di spessore di rivestimento non metallico portatile

Per misurare lo spessore del rivestimento su vari substrati metallici e non metallici (vetro, plastica, composito, cemento, legno, ecc.)

Il TM291 è un nuovo tipo di misuratore di spessore di rivestimento digitale non metallico portatile ad alta precisione con scansione A / B. Adotta il principio della misurazione dello spessore a ultrasuoni basato sulla riflessione d'impulso.È adatto per la misurazione dello spessore del materiale che può fare onda ultrasonica propagarsi in esso a una velocità costante e ottenere il riflesso dalla sua parte posterioreLa risoluzione di misura è di 0,001 mm e l'intervallo di misurazione è sottile come 0.02mm.Può testare allo stesso tempo lo spessore dei substrati e del rivestimento.

Questo prodotto può essere utilizzato in petrolio, industria chimica, metallurgia, costruzione navale, aerospaziale, energia e altri campi.

Principali caratteristiche funzionali

● L'intervallo di misura è ampio, con uno spessore minimo di misura dirivestimento 20um;Spessore massimo 1800 mm.

● Questo prodotto può misurare lo spessore con elevata precisione e la risoluzione massima di misura può raggiungere 0,001 mm; la risoluzione di ripetizione può raggiungere ± 0,002 mm;

●Questo prodotto ha modalità di scansione A, modalità di scansione B e modalità di visualizzazione numerica;

● Gli strati di rivestimento e di vernice su alcuni materiali compositi possono essere rilevati in base alle diverse velocità del suono dei materiali,e lo spessore di ogni strato di più di 10 materiali multicapa può essere misurato contemporaneamente, e il valore dello spessore di ogni strato può essere commutato sotto lo stesso eco.

● Ha le funzioni di rivestimento penetrante e misurazione eco a eco, che viene utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;

● modalità di misurazione multiple:Sottile,mb-e, E-E eAutomobilele modalità soddisfano le misure dei pezzi di spessore convenzionali;E-Emodalità realizza la misurazione di parti sottili;

● Le modalità numeriche includono: modalità di valore di spessore convenzionale, modalità di differenza/tasso di riduzione e modalità di valore massimo;

● Due modalità di aumento: aumento automatico / aumento manuale;

● Può essere impostato lo spegnimento manuale e quello automatico, con funzione di risparmio energetico;

● Supporta una varietà di sonde, tra cuiuna capacità di 20 W o più, ma non superiore a 50 W;

● Supporta l'archiviazione di massa e può memorizzare contemporaneamente 100000 valori di spessore, 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan;

● grande display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione (QVGA) 320×240;

● Dispone di una varietà di metodi di taratura, supporta la taratura a un punto, la taratura a più punti e le modalità di taratura manuale,e può calibrare la velocità del suono e la posizione di sonda zero allo stesso tempoSupporta la correzione del percorso V della sonda a doppio cristallo.

● Supporta la conversione del sistema metrico e britannico; può passare da unità millimetriche a unità pollici;

● Supporta la visualizzazione in cinese e inglese;

Materiali applicabili

Per misurare lo spessore del rivestimento su vari substrati metallici e non metallici (vetro, plastica, composito, cemento, legno, ecc.).

Metalli (come acciaio, ghisa, alluminio, rame, ecc.), materie plastiche, ceramiche, vetro, resine, fibre di vetro e altri buoni conduttori ultrasonici.

Principi fondamentali

Il principio della misurazione dello spessore ultrasonico è simile a quello della misurazione delle onde luminose.Quando raggiunge l'interfaccia del materialeLo spessore del materiale misurato viene determinato misurando con precisione il tempo di propagazione ultrasonora nel materiale.

Parametri delle specifiche

Sonde facoltative
