Tipo di esposizione:: | 2,4" colore OLED, 320×240 pixel, 10,000:1 di contrasto | Campo di misura:: | 0.50mm a 508mm (0,02" a 20.00"), secondo lo stato del materiale, della sonda e di superficie |
---|---|---|---|
Principio di funzionamento:: | Eco di impulso con i trasduttori doppi del elemet | Risoluzione di misura:: | 0.01mm selezionabili, 0.1mm (0,001" selezionabile, 0.01") |
Modo di esposizione:: | Bloccaggio normale, minimo/massimo, DIFFERENCE/RR%, Un-ricerca, B-ricerca | Modalità di rettifica:: | RF+, RF, HALF+, MEZZO, IN PIENO |
Correzione del percorso V:: | Automazione | Tasso di aggiornamento:: | 4Hz selezionabile, 8Hz, 16Hz |
Intervallo di velocità del materiale:: | 500 a in/μs di 9999m/s (0,0197 - 0,3939) | Alta Luce:: | Testatore di spessore del misuratore ad ultrasuoni, misuratore di spessore dell'ultra-sonica del riv |
Evidenziare: | metro ultrasonico dello spessimetro tm281,metro ultrasonico oled dello spessimetro,spessimetro ultrasonico digitale oled |

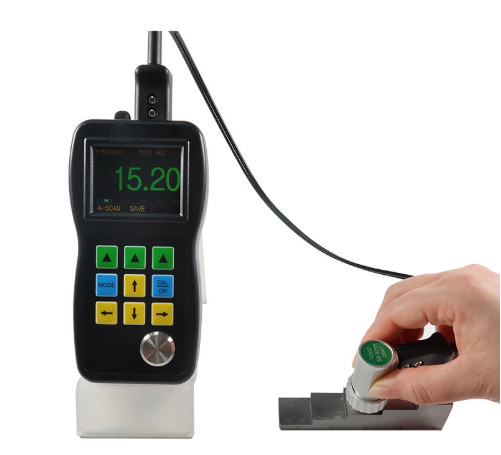

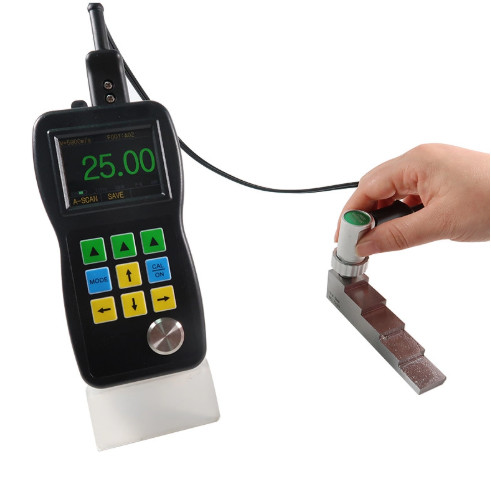

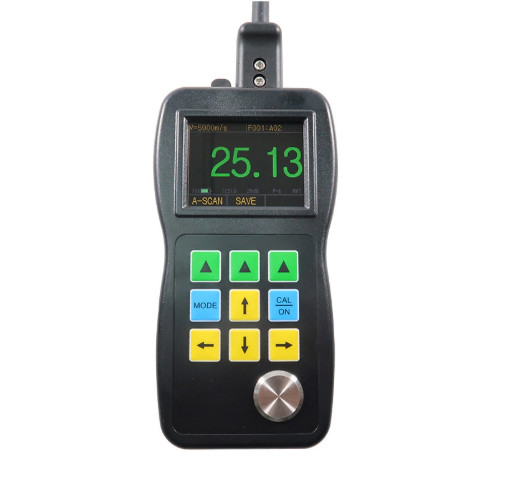

Detenitore di spessore ad ultrasuoni A&B Scansione per la prova dello spessore della gomma Serie TM281
Descrizione del prodotto

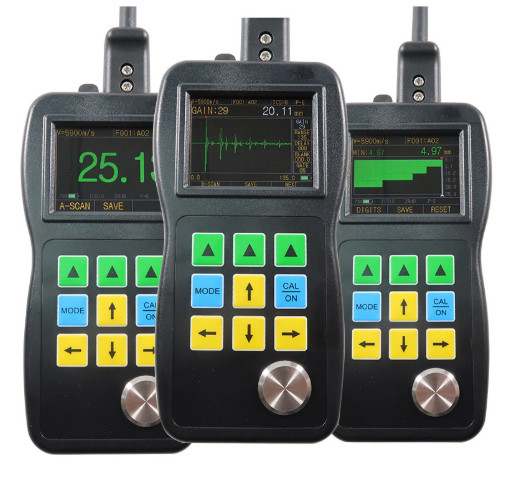

TM281 Serie Color Screen con A/B-Scan Ultrasonico Spessore Gauge Professional in
Risolvere vari problemi di spessore
Caratteristiche:
2.4 ̊colore OLED, 320 x 240 pixel, contrasto del display 10,000:1
Scansione A a colori
- Sì.
Gli utenti potevano vedere direttamente la forma d'onda a colori del suono ultrasonico (o A-scan) sullo schermo,che è molto importante per le occasioni in cui abbiamo bisogno di verificare la correttezza dei risultati dei testMolti casi causano risultati di test sbagliati o addirittura no-reading. potremmo trovare le cause facilmente attraverso la scansione A. regolare i tre parametri di GAIN, BLACKING,e poi otterremo le corrette letture.
Scansione B a colori
TM281 serie spessometro ha la funzione di scansione di base B tempo.utilizzato per osservare il contorno della parte inferiore del pezzo da lavoroSi potrebbe catturare automaticamente un valore minimo dell'immagine di scansione B e indicare la posizione del minimo con un triangolo rosso.È possibile vedere qualsiasi valore di spessore di punto dell'immagine B-scan spostando il puntatore.
Attraverso la funzione di rivestimento non è più necessario perdere tempo per rimuovere il rivestimento
Ora TM281D e TM281DL hanno anche questa funzione ampiamente acclamata. Si realizza misurando le due superfici inferiori continue del substrato.
Una funzione più pratica
Differenza/tasso di riduzione:La modalità di differenza mostra la differenza tra il valore effettivo e il valore normale, calcola e mostra la percentuale di riduzione dello spessore quando il materiale diventa sottile.L'applicazione tipica è quella di misurare il materiale metallico che a causa della piegatura diventa sottile.
Visualizza le informazioni:LOS, min, max, grande lettura mentre viene visualizzato min contemporaneamente, velocità, zero, taratura, unità, congelare, scongelare, restante durata della batteria in %, guadagno - basso, std, alto, simbolo eco a eco
Max./min. cattura:In questa modalità, lo spessore corrente, lo spessore minimo e lo spessore massimo verranno visualizzati sullo schermo contemporaneamente.
Modalità di allarme:Cambiamento dinamico del colore delle letture di spessore in caso di allarme.
Tasso di aggiornamento:Selezionabile 4Hz, 8Hz e 16Hz. 4Hz per applicazioni ordinarie, quando è necessaria una scansione rapida, come la misurazione di alte temperature, è possibile scegliere una frequenza di aggiornamento più elevata.
Disponibile in più lingue:Cinese, inglese, spagnolo, tedesco.
Echo a Echo:Misura solo lo spessore del metallo (ignorando vernice e rivestimenti)
Registratore dati:Registratore di dati di spessore 99999 con punto di identificazione in file lineari o a griglia (400 file)
Prodotto:Connettore USB 2.0 a piena velocità.
Temperatura:Gage Operativo: -10° C a 50° C
- Sì.Sonde standard TM510
La sonda è il cuore dello strumento, TMTeck ha la tecnologia di produzione di sonde leader al mondo.di una lunghezza di 50 mm o più, ma non superiore a 50 mm, progettazione pratica di sonda e cavo separati, indipendentemente dai costi per creare alta qualità.
La differenza tra lo spessometro ad ultrasuoni della serie TM281
TM281 | TM281D | |
Display a colori | √ | √ |
Scanner A in diretta | √ | √ |
B-Scan basato sul tempo | √ | √ |
Controllo dell'ingresso e dell'entrata | √ | √ |
Sgomberamento | √ | √ |
Vernici e rivestimenti | × | √ |
Registratore dati | × | × |
Software DataView | × | × |
Specifiche del misuratore di spessore ad ultrasuoni TM281DL
Tipo di visualizzazione | 2.4' colore OLED, 320×240 pixel, contrasto del display 10,000:1 |
Principio di funzionamento | Eco pulsante con trasduttori a doppia base |
Distanza di misura | 0.50 mm a 508 mm ((0,02' a 20,00'), a seconda delle condizioni del materiale, della sonda e della superficie;modalità E-E:3-50 mm in condizioni |
Risoluzione di misura | Selezionabile 0,01 mm, 0,1 mm ((selezionabile 0,001'', 0,01'') |
Unità | Inch o millimetro |
Modalità rettifica | RF+, RF-, HALF+, HALF-, FULL |
Modalità di visualizzazione | Normal, cattura minima/massima, DIFF/RR%, A-Scan, B-Scan |
Correzione del percorso V | Automazione |
Tasso di aggiornamento | Selezionabile 4Hz, 8Hz, 16Hz |
Intervallo di velocità del materiale | 500 a 9999 m/s (da 0,0197 a 0,3939 in/μs) |
Lingue | Inglese, francese, tedesco, spagnolo, cinese |
Impostazioni dell' allarme | Distanza da 0,25 mm a 508 mm (0,010' a 20,00') Cambiamento dinamico di colore della forma d'onda all'allarme |
Requisiti di energia | 2 batterie AA |
Tempo di funzionamento | Circa 40 ore |
Disattivazione dello strumento | Selezionabile SEMPRE ATTIVO o AUTO OFF dopo 5, 10, 20 minuti di inattività |
Temperatura di funzionamento | - 10°Cfino a +50°C(+10°F a +12°F) |
Dimensione | 158 mm × 76 mm × 37 mm (H × P × D) |
Peso | 225 g, con batterie incluse |
Consegna standard TM281DL
Nome | Quantità |
Corpo principale | 1 |
Sonde | 1 |
Batteria | 1 |
Piante di coppia | 1 |
Cassa da trasporto | 1 |
Manuale operativo | 1 |
Cavo USB | 1 |
Software | 1 |
TM281 Specifiche della sonda/trasduttore | ||||||
PIC | Modello | Tipo | Frequenza | Diametro di contatto |
Misurazione Distanza |
Intervallo di temperatura |
|
PT-08 | Norma TM281 | 5 MHz | 11 mm | 0.8 a 100.0 mm | - Da 10 a 70°C |
|
TC510B | TM281D/DLCodiced | 5 MHz | 13.5 mm | 1.2 a 200.0 mm | - Da 10 a 70°C |
|
TC550 | Tubo piccolo | 5 MHz | 5 mm | 0.8-60 mm | - Da 10 a 70°C |
|
ZT-12-2 | CastIron | 2MHz | 17 mm | 4.0 a 508 mm | - Da 10 a 70°C |
|
PT-06 | Tubo piccolo | 7.5MHz | 8 mm | 0.8 a 30 mm | - Da 10 a 70°C |
|
PT-04 | Fingertip | 10 MHz | 6 mm | 0.7 a 12 mm | - Da 10 a 70°C |
|
GT-12-2 | Alto...Temperaturae | 5 MHz | 15 mm | da 4 a 80 mm | - Da 20 a 300°C |
