Name: Detettore di difetti digitale portatile di corrente di scarico
Brand: TMTeck Instrument Co., Ltd
SKU: TMD-302
Availability: InStock

Informazioni dettagliate

Scan:	0.001-9.999s adjustable	Frequenza di funzionamento:	100Hz-3MHz (100Hz-6MHz di modello migliorato)
Operation interface:	touch	Dimensione:	200mm120mm100mm
Screen Display:	Eddy current signal impedance diagram display	Weight:	1.5Kg (battery included)
Display screen:	5.7" semi-reflective
Evidenziare:	rivelatore portatile digitale del difetto del flusso turbolento , rivelatore portatile del difetto del flusso turbolento , Rivelatore del difetto del flusso turbolento di Digital

Descrizione di prodotto

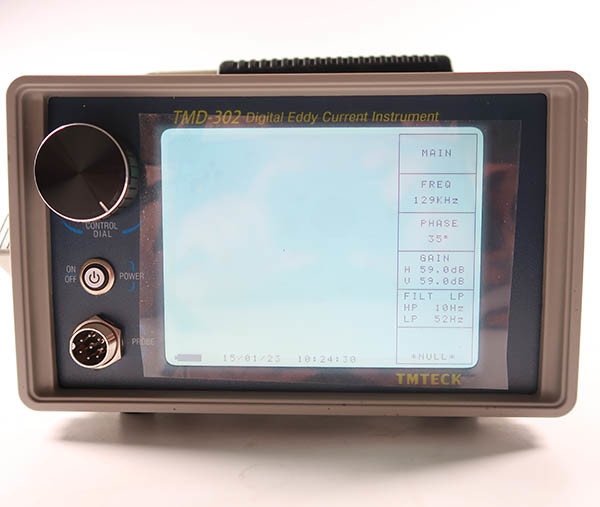

TMD-302 Detettore portatile di corrente vorticale con filtro digitale

Parametri tecnici

Specificità di base

Interfaccia operativa	Touch Screen, Shuttle digitale pannello manopola
Intervallo di frequenza	100Hz-3MHz ((Modello migliorato 100Hz-6MHz)). L'incremento minimo è pari all'1% del valore indicato.
Guadagno	0-100 dB, incremento minimo 0,1 dB. Il guadagno orizzontale e verticale può essere regolato singolarmente o insieme
Sensibilità	200V/Ω regolabile
Tasso digitale	10 a 1500 volte/sec
Rotation di fase	0-360° (passo 1°)
Scansione	0.001-9.999s regolabile.
Filtraggio a basso passaggio	0-500 Hz. Incremento minimo di 1 Hz
Filtro ad alto passaggio	2-499 Hz. Incremento minimo di 1 Hz
Impostazione a zero	Manuale, tempo di risposta minimo < 0,1 s
Visualizzazione dello schermo	Display del diagramma dell'impedenza del segnale di corrente eddy
	Indicatore della curva di scansione del segnale di corrente eddy
	Display stereogrammatico 3D simulato
Tempo di conservazione dello schermo:	Il tempo di ritenzione della traccia dell'impedenza è facoltativo da 0,1 a 20 s, passo 0,1 s
	Il tempo di conservazione della traccia di scansione è uguale a un ciclo dello schermo
	La traccia del segnale di corrente vorticale è mantenuta in modo permanente e può essere cancellata manualmente
Analisi dei segnali	Misurazione automatica o manuale delle fasi
Guida della sonda	È diviso in 12 livelli e la tensione da picco a picco è regolabile da 1V a 12V
Tipo di sonda:	Tipo di ponte, riflettente, assoluto, differenziale
	Tipo di penna, tipo circondante, tipo penetrante, tipo sella, tipo avvolgente, tipo scorrevole, tipo punto diverso, tipo combinato
	Adattatore di sonda opzionale, compatibile con produttori nazionali ed esteri di tutti i tipi di sonde
Modalità di allarme:	Display piatto di impedenza: 1-4 dimensioni regolabile angolo destro e zona di allarme polare.
Modalità di allarme:	Scans: due campi di allarme regolabili in alto e in basso
Memoria del programma:	Può memorizzare e richiamare 100 unità di impostazioni dello strumento, compresi i parametri di rilevamento, il controllo del display, la modalità di allarme e il background delle coordinate. Senza ricarica, le informazioni di impostazione del dispositivo possono essere conservate per più di 10 anni
Immagazzinamento dei dati:	Può memorizzare e riprodurre 20 unità di mappe di impedenza del segnale di corrente vorticale congelate e bloccate o tutte le mappe di impedenza del segnale di corrente vorticale entro 1 a 60 cicli.Ogni dato può essere denominato fino a 17 caratteri.
	Visualizzazione in tempo reale della data e dell'ora

Interfaccia di ingresso/uscita

Sottile del caricatore

Adattatore di ricarica AC esterno per caricare la batteria o fornire energia

Specificità generale

Dimensione	200 mm120 mm100 mm
Peso	1.5 kg (batteria inclusa)
Visualizzazione	Funzionamento in condizioni di luce intensa (schermo LCD semi-riflettente e semi-trasparente da 5,7 pollici con retroilluminazione spenta)

Fornitore di alimentazione

DC	Batteria ricaricabile al litio, circuito di protezione della ricarica intelligente integrato, completamente carica può funzionare per 8 ore senza interruzione
Climatizzazione	Fonte di alimentazione esterna 100-240VAC, 50/60 Hz

La differenza tra TMTeck Portable Eddy-current Detector

	TMD-301	TMD-302	TMD-306
Filtro d'onda	×	√	√
Ispezione mediante scansione 3D	×	×	√

Applicazione

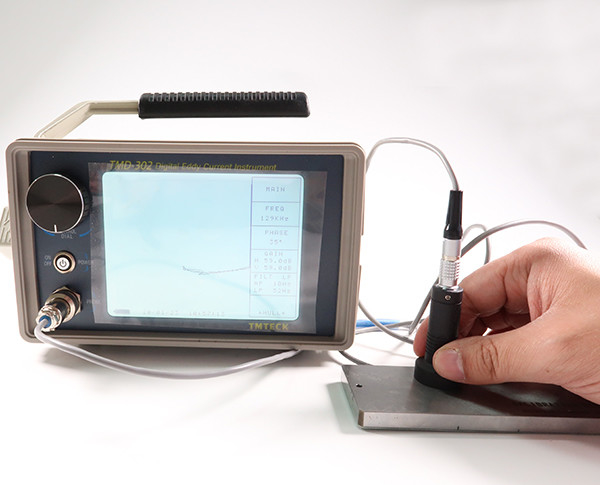

Detettore di difetti digitale portatile di corrente di scarico 0

Aviazione

Ispezione di superficie dei componenti dell'aeromobile quali lame, mozzo della ruota e carrello di atterraggio
rilevamento delle crepe della superficie interna del foro del rivetto o del foro del bullone (il smontaggio del fissaggio o meno può essere facilmente rilevato)
Determinazione della corrosione tra strati nei materiali compositi, come le strutture a più strati degli aeromobili, la pelle in alluminio e le giunture delle ali della fusoliera
Rilevare i cambiamenti di spessore della lamiera metallica a causa di usura e corrosione
Misurazione dello spessore del rivestimento non conduttivo sui conduttori o del rivestimento non magnetico sui substrati ferromagnetici
Prova di conduttività dei metalli non magnetici

Industria dell'energia elettrica

Determinazione dei difetti superficiali dei componenti metallici delle pale delle turbine e dei fori degli spillo
Scansione C (3D cascata visualizzazione) rilevamento difetto del foro centrale del grande albero della turbina a vapore
Determinazione dei difetti e misurazione dello spessore dei condensatori e di altri tubi scambiatori di calore (come ottone, rame, lega di titanio, ecc.)
Ispezione dei difetti dei tubi della caldaia

Industria petrolchimica

Prova non distruttiva e misura dello spessore del tubo in acciaio inossidabile dello scambiatore di calore
Prova non distruttiva del tubo in acciaio al carbonio dello scambiatore di calore
Ispezione non distruttiva della parete interna del tubo del forno
Determinazione dei difetti dell'involucro e della bacchetta di aspirazione e selezione del materiale
Tutte le tipologie di condotte metalliche, saldatura delle strutture in acciaio, ispezione delle crepe
Misurazione dello spessore della superficie interna del contenitore in acciaio al carbonio, strato di superficie in acciaio inossidabile

Metallurgia e macchinari

Ispezione on-line delle correnti di vortice di acciaio al carbonio, acciaio inossidabile, titanio, rame, rame rosso, rame argento, alluminio rivestito di rame e tubi compositi a doppio strato e altri tubi metallici,per la fabbricazione di apparecchi per la trasmissione di energia elettrica
Ispezione non distruttiva in linea delle valvole, dei cuscinetti, dei perni, dei bulloni, delle canne e di altre parti meccaniche

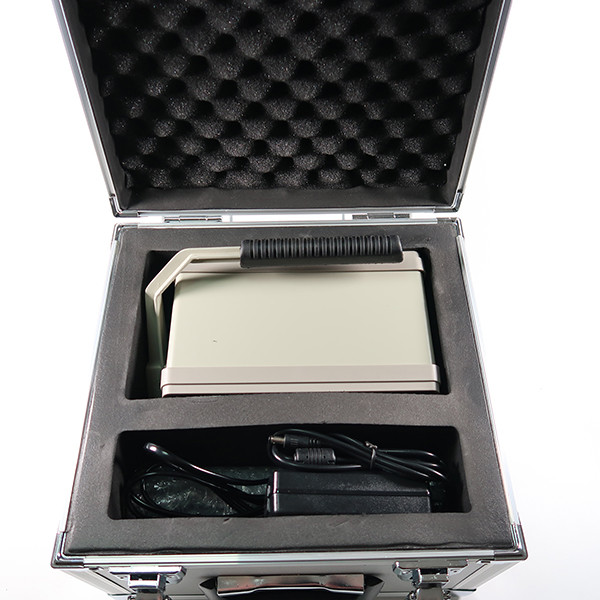

Lista di imballaggio TMD-302/TMD-306
- No, no, no, no.	Descrizione della merce	Quota
1	Detettore di corrente eddy	1
2	Sonde di tipo punto di corrente di vortice	1
3	Blocco di piastre	1
4	12.6V adattatore di alimentazione	1
5	Pacco strumentale	1
6	Manuale operativo	1
7	Manuale di avvio rapido	1
8	Certificato di qualità	1
9	Bilancio della garanzia	1

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	TMTeck
Numero di modello:	TMD-302

Quantità di ordine minimo:	1
Prezzo:	Negoziabile
Imballaggi particolari:	Cartone
Tempi di consegna:	3-6 giorni del lavoro
Termini di pagamento:	T/T
Capacità di alimentazione:	settimane 10PCS/Two
